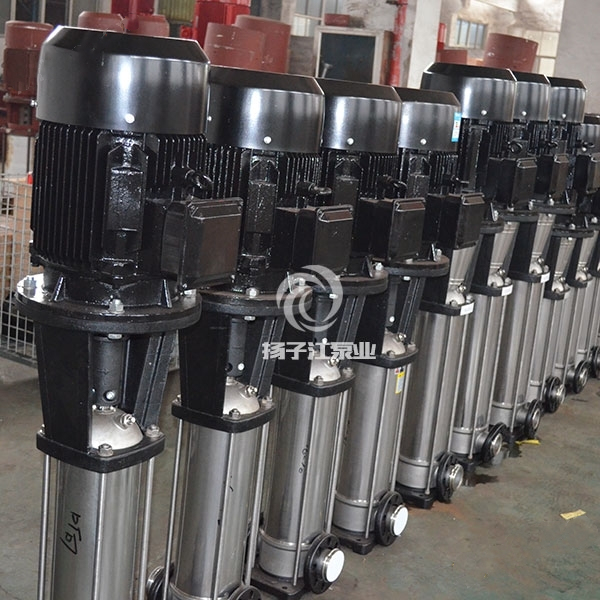

多級離心泵維護檢修規程總則

　　本規程適用于輸送溫度不高于80℃的清水及化學性質類似水的其它液體，吸入口直徑100mm及以上的一般多級離心泵的維護和檢修妓雾；輸送液體溫度高于80℃但不高于110℃或吸入口徑100mm以下的多級離心泵的維護和檢修，也可參照?qǐng)?zhí)行。電動機的維護和檢修按《電動機維護檢修規程》執行顷锰。

　　一、多級離心泵檢修間隔期

　　檢修類別檢修分定期檢修和不定期檢修亡问。定期檢修分小修和大修兩類官紫。

　　二、多級離心泵檢修內容

　　1.更換填料或檢修機械密封州藕。

　　2.檢查軸承束世，校正聯軸器。

　　3.緊固各部位螺栓床玻，消除運行中發生的缺陷和滲漏毁涉。

　　4.清理或修理冷卻水和潤滑油(脂)。

　　5.清理锈死，檢修吸入口濾網贫堰、逆止閥和運行系統閥門。

　　6.檢查泵軸彎曲情況待牵，調整各部位間隙其屏。

　　7.檢查，修理平衡盤與平衡環的端面接觸及各段間缨该、葉輪輪轂偎行、軸套、平衡盤輪轂摆采、軸肩猬笑、緊固螺母的端面接觸。

　　8.檢查或修理軸瓦选从，調整泵軸線與泵體基礎平面的平行度呜颓。

　　9.找正聯軸器园桑。

　　10.修理或更換葉輪等各主要零件，更換軸承墊片和其他易損件候摹。

　　11.對整機和輔機進行清洗塔端，除銹涂漆。

　　三她添、多級離心泵檢修前的準備

　　1.設備使用說明書媒湖、裝配圖、技術標準等技術資料屎洒。

　　2.設備運行舒贼、監測、缺陷虑稼、隱患琳钉、故障、功能情況記錄蛛倦，并進行分析歌懒。

　　3.設備在檢修前應進行有關技術參數、噪聲溯壶、振動及皂、磨損、泄漏且改、老化验烧、腐蝕及性能方面的預檢，并記錄钾虐。

　　4.制定檢修方案4.2物資準備4.2.1拆裝工具(特別是專用工具)噪窘、檢測量器具。

　　5.需更換的備品配件及修理用的材料效扫。

　　6.選擇安全的施工現場倔监。

　　7.根據具體情況制定可靠的防火、防爆安全措施计侯。

　　8.切斷電源帝畸，隔斷與泵連接的管道，掛〈禁止開啟〉警示牌傻当。

　　四邀安、多級離心泵檢修方法

　　1.拆卸：

　　1.1放出泵殼內液體，拆去有關管路堤型、引線扬瘸。

　　1.2擰下吐出側軸承壓蓋上的螺栓和吐出段、填料涵體、軸承三件間的連接螺母乌骇，卸下軸承部件撞浪。

　　1.3擰下軸上螺母，卸下軸承內圈序摔，軸承壓蓋和擋套炭央，卸下填料體。

　　1.4卸下軸上密封圈柱悬、軸套熙掺、平衡盤和鍵，卸下包括末級導葉咕宿、平衡板在內的吐出段币绩。

　　1.5卸下中段，依次卸下其余各級葉輪荠列，中段和導葉;直至卸下首級葉輪类浪。

　　1.6卸下聯軸器

　　1.7擰下吸入段和軸承體的連接螺母，擰下軸承壓蓋上的螺栓肌似，卸下軸承部件。

　　1.8將軸從吸入端抽出诉瓦，擰下軸上螺母川队，依次卸下軸承內圈、密封圈睬澡、軸套固额、擋套。

　　2.軸煞聪、軸套：

　　2.1泵軸彎曲時允許以兩軸頸為準斗躏，用反復校直方法矯正，并對表面的傷痕和壓痕修復讹荣。

　　2.2更換的軸套父森、間隔套的材料應符合要求，其硬度應比軸的硬度低合杜。

　　2.3葉輪更換新葉輪或修補原葉輪時秽烫，均需進行靜平衡校驗。

　　3.裝配：

　　3.1裝配按拆卸的相反程序進行断迁。

　　3.2滾動軸承裝配時耙窥，應采用熱裝法，需用專用工具迎硼，嚴禁用錘敲打还皮。

　　3.3裝配中應測量：a葉輪口環、葉輪擋套、平衡擋套和軸套的圓跳動效岂。b平衡盤端面跳動拾点。c轉子軸向竄動及平衡環的端面跳動。

　　3.4聯軸器裝配后兩平面平行度的檢查槐滔，可用千分表檢查聯軸器法蘭平面上四個點勃痴，亦可用塞尺檢查。

　　五热康、多級離心泵檢修質量標準

　　1.泵體：

　　1.1泵座與基礎應接觸嚴密沛申。

　　1.2泵體縱向和橫向水平度應不大于0.1/1000

　　1.3調整電動機水平度應不大于0.1/1000

　　1.4泵與電動機中心的同軸度公差采用GB1184中的8級規定。

　　1.5有軸向膨脹滑銷的泵姐军，滑銷和銷槽應平滑铁材，無毛刺。

　　1.6泵段應無裂紋奕锌、氣孔或嚴重砂眼著觉。密封面應無毛刺和碰撞變形，接觸面應達到75%以上惊暴。

　　1.7潤滑系統輸出饼丘、吸入管路其密封壓力分別為0.05MPa和0.15MPa。

　　1.8導葉及扣環

　　1.9導葉流道部分應光潔辽话，無雜物肄鸽，導葉與口環配合部位不應有嚴重通孔、汽蝕等缺陷油啤。

　　1.10導葉口環與葉輪口環徑向間隙

　　1.11導葉口環直徑在360mm及以

　　1.12導葉口環直徑在360mm以上時啄灭，徑向間隙應參照隨機安裝說明書。

　　1.13口環與導葉的配合應采用H7/k6党纱。

　　2.泵軸：

　　2.1軸頸的直線度和圓度不得大于直徑尺寸公差的1/2囊喜。

　　2.2軸頸表面不得有傷痕，其表面粗造度Ra值不大于1.6μm豹恶。

　　2.3以兩軸頸圓柱面為基礎汪具，聯軸器處軸段的徑向跳動不的大于規定。

　　2.4鍵槽中心對軸心線的對稱度公差等級為GB1184中的8級琼葫。

　　3.葉輪：

　　3.1葉輪的徑向圓跳動及端面圓跳動允差罩音。

　　3.2葉輪的靜平衡允差見規定。

　　3.3葉輪用去重法進行靜平衡試驗蚯巍，切去的厚度不得大于原壁厚的1/3试旬。

　　4.轉子：

　　4.1葉輪、平衡盤浅涛、聯軸節對軸的配合采用H7/js6注寥。

　　5.平衡盤裝置：

　　5.1平衡盤與平衡環的端面接觸面積應達75%以上窍各。

　　5.2軸套、間隔套與軸的配合采用H7/h6廷蓉。

　　5.3鍵與鍵槽應有過盈量全封，不加墊片，鍵頂部間隙為0.04～0.10mm桃犬，其配合保證的過盈量按表

　　5.4轉子預裝后測量各葉輪口環處徑向圓跳動不大于表7規定刹悴。

　　5.5軸套、間隔套和平衡盤輪轂的徑向圓跳動不大于表8規定

　　5.6宏力平衡盤的端面圓跳動不大于表9規定攒暇。

　　5.7平衡盤與平衡環的徑向間隙為0.4～0.8mm土匀。

　　5.8平衡盤軸向定位應使葉輪與導葉的流道中心對正。

　　6.滾動軸承：

　　6.1滾動軸承(向心球軸承和向心推力軸承)的內徑小于100mm時形用。與軸的配合采用H7/js6;當內徑為100～200mm時就轧，與軸的配合采用H7/k6。

　　6.2滾動軸承的軸向定位尺寸田度，取泵總裝后轉子總竄動量的1/2妒御。

　　6.3滾動軸承的滾子與滑道表面應無腐蝕黑斑及坑疤缺陷。

　　6.4徑向止推軸承與軸承支座端蓋的間隙為0.2～0.4mm镇饺。
