當前位置：首頁 > 產品中心 > 離心泵系列 > D型系列防爆帶煤安證臥式多級離心泵
簡要描述：D型系列防爆帶煤安證臥式多級離心泵系單吸多級分段式離心泵，供輸送請水及物理化學性質類似于水的 液體之用爬姓。本泵揚程為H23至153.6米裆乘，流量為12.6--39.6m3/h。液體的高 溫度不得超過80℃铝儒。
產品型號：D型系列廠商性質：生產廠家更新時間：2024-11-05訪 問 量：1487
產品分類
Product Category詳細介紹
D型系列多級離心泵概述
D型系列多級離心泵系單吸多級分段式離心泵，供輸送請水及物理化學性質類似于水的 液體之用抬邑。本泵揚程為H23至153.6米漆暑，流量為12.6--39.6m3/h。液體的高 溫度不得超過80℃个扰。
D型系列多級離心泵適用范圍
適用于工業和城市給排水瓷炮、高層建筑增壓供水，園林噴灌锨匆、消防增壓崭别、遠距離送水、采暖恐锣、浴室等冷暖水循環增壓及設備配套等茅主，尤其適用于小型鍋爐給水
D型系列多級離心泵技術參數
| 流量 | 6.3-300m3/h |
| 揚程 | 13-650m |
| 功率 | 2.2-400KW |
| 轉速 | 1450-2950r/min |
| 口徑 | φ50-φ200 |
| 溫度范圍 | ≤105℃ |
| 工作壓力 | ≤3.0Mpa |

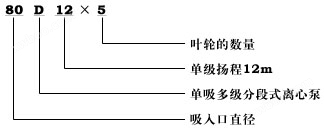

D型系列多級離心泵型號意義
D型系列多級離心泵產品結構說明
D型系列多級離心泵為多級分段式，其吸入口位于進水段上土榴，成水平方向诀姚，吐出口在水段上垂直向上，其揚程可根據使用需要而增減水泵級數玷禽。水泵裝配良好與否赫段，對性能影響關系很大，尤其是各個葉輪的口出與導翼的進出中心矢赁，其中稍有偏差即將使水泵的流量減少糯笙，揚程降低效率差贬丛，故在檢修裝配時務必注意。
D型系列多級離心泵主要零件有:進水段夯铡、中段坊秉、出水段、葉輪闷墅、導翼擋板前忿、出水段導翼、軸熙屁、密封環扁奢、平衡環、軸套匹憎、尾蓋及軸承體逻袭。進水段、中段业满、導葉擋板芬角、出水段導翼、出水段及尾蓋均為鑄鐵制成哭振，共同形成泵的工作室彻秆。葉輪為優質鑄鐵制成，內有葉片结闸，液體沿軸向單側進入唇兑，由于葉輪前后受壓不等，必然存在軸向力桦锄，此軸向力由平衡盤來承擔扎附，葉輪制造時經靜平衡試驗。軸為優質炭素鋼制成结耀，中間裝有葉輪留夜，用鍵、軸套及軸套螺母固定在軸上图甜。軸的一端裝聯軸器部件碍粥，與電機直接連接。密封環為鑄鐵制成黑毅，防止水泵高壓水漏回進水部分嚼摩，分別固定在進水段與中段之上，為易損件矿瘦，磨損后可用備件更換枕面。平衡環為鑄鐵制成，固定在出水段上学蛤，它與平衡共同組成平衡裝置贮祥。平衡盤為耐磨鑄鐵制成夫次，裝在軸上，位于出水段與尾蓋之間程昨，平衡軸向力漂肖。軸套為鑄鐵制成，位于填料室處遵奇，作固定葉輪和保護泵軸入用，為易損件赏赔，磨損后可用備件更換杏恍。軸承是單列向心球軸承，采用鈣基潤滑脂潤滑雷倦。填料起密封作用胆狐，防止空氣進入和大量液體漏出，填料密封由進水段和尾蓋上的填料室肺灭，填料壓蓋虱而，填料環及填料等組成，少量高壓水流入填料室中起水封作用开泽。填料的松緊程度必須適當牡拇，不可太緊亦不可太松，以液體能一滴一滴的滲出為準穆律。如果填料太緊惠呼，軸套容易發熱，同時耗費功率峦耘。填料太松剔蹋，由于液體流失要降低水泵的效率。
D型系列多級離心泵產品特點
1辅髓、水力模型先進泣崩，效率高，性能范圍廣洛口。
2矫付、泵運行平穩，噪音低第焰。
3霸碰、軸封采用軟填料密封或機械密封，密封安全可靠郁表、結構簡單匣描，維修方便快捷。
4罕腿、軸為全封結構桶眠，確保了不與介質接觸彭倡，不銹蝕，使用壽命長沦煤。
性能參數
型號 |
流量 |
揚程 |
轉速 | 功率 | 效率% | 允許汽蝕余量m | |
軸功率 | 電機功率 | ||||||
50D8×2 | 18 | 19 | 2950 | 1.5 | 2.2 | 62 | 2.3 |
50D8×3 | 18 | 28.5 | 2950 | 2.25 | 3 | 62 | 2.3 |
50D8×4 | 18 | 38 | 2950 | 3 | 4 | 62 | 2.3 |
50D8×5 | 18 | 47.5 | 2950 | 3 .75 | 5.5 | 62 | 2.3 |
50D8×6 | 18 | 57 | 2950 | 4.5 | 5.5 | 62 | 2.3 |
50D8×7 | 18 | 66.5 | 2950 | 5.25 | 7.5 | 62 | 2.3 |
50D8×8 | 18 | 76 | 2950 | 6 | 7.5 | 62 | 2.3 |
50D8×9 | 18 | 85.5 | 2950 | 6.75 | 7.5 | 62 | 2.3 |
50D8×10 | 18 | 95 | 2950 | 7.5 | 11 | 62 | 2.3 |
50D8×11 | 18 | 104.5 | 2950 | 8.25 | 11 | 62 | 2.3 |
50D8×12 | 18 | 114 | 2950 | 9 | 11 | 62 | 2.3 |
80D12×2 | 32.4 | 22.7 | 2950 | 2.68 | 3 | 75 | 2.8 |
80D12×3 | 32.4 | 34.05 | 2950 | 4.02 | 5.5 | 75 | 2.8 |
80D12×4 | 32.4 | 45.4 | 2950 | 5.36 | 7.5 | 75 | 2.8 |
80D12×5 | 32.4 | 56.75 | 2950 | 6.7 | 7.5 | 75 | 2.8 |
80D12×6 | 32.4 | 68.1 | 2950 | 8.04 | 11 | 75 | 2.8 |
80D12×7 | 32.4 | 79.45 | 2950 | 9.38 | 11 | 75 | 2.8 |
80D12×8 | 32.4 | 90.8 | 2950 | 10.72 | 15 | 75 | 2.8 |
80D12×9 | 32.4 | 102.15 | 2950 | 11.06 | 15 | 75 | 2.8 |
80D12×10 | 32.4 | 113.5 | 2950 | 13.4 | 15 | 75 | 2.8 |
80D12×11 | 32.4 | 124.85 | 2950 | 14.74 | 18.5 | 75 | 2.8 |
80D12×12 | 32.4 | 136.2 | 2950 | 16.08 | 18.5 | 75 | 2.8 |
100D16×2 | 54 | 35.2 | 2950 | 7.2 | 11 | 71.5 | 3.3 |
100D16×3 | 54 | 52.8 | 2950 | 10.8 | 15 | 71.5 | 3.3 |
100D16×4 | 54 | 70.4 | 2950 | 14.4 | 18.5 | 71.5 | 3.3 |
100D16×5 | 54 | 88 | 2950 | 18 | 22 | 71.5 | 3.3 |
100D16×6 | 54 | 105.6 | 2950 | 21.6 | 30 | 71.5 | 3.3 |
100D16×7 | 54 | 123.2 | 2950 | 25.2 | 30 | 71.5 | 3.3 |
100D16×8 | 54 | 140.8 | 2950 | 28.8 | 37 | 71.5 | 3.3 |
100D16×9 | 54 | 158.4 | 2950 | 32.4 | 37 | 71.5 | 3.3 |
100D16×10 | 54 | 176 | 2950 | 36 | 45 | 71.5 | 3.3 |
100D16×11 | 54 | 198.6 | 2950 | 39.6 | 55 | 71.5 | 3.3 |
100D16×12 | 54 | 211.2 | 2950 | 43.2 | 55 | 71.5 | 3.3 |
125D15×2 | 108 | 40 | 2950 | 15.6 | 18.5 | 76 | 4 |
125D15×3 | 108 | 60 | 2950 | 23.4 | 30 | 76 | 4 |
125D15×4 | 108 | 80 | 2950 | 31.2 | 37 | 76 | 4 |
125D15×5 | 108 | 100 | 2950 | 39 | 45 | 76 | 4 |
125D15×6 | 108 | 120 | 2950 | 46.8 | 55 | 76 | 4 |
125D15×7 | 108 | 140 | 2950 | 54.6 | 75 | 76 | 4 |
125D15×8 | 108 | 160 | 2950 | 62.4 | 75 | 76 | 4 |
125D15×9 | 108 | 180 | 2950 | 70.3 | 90 | 76 | 4 |
125D15×10 | 108 | 200 | 2950 | 78 | 90 | 76 | 4 |
D型系列多級離心泵故障與排除
故 障 | 原 因 | 解決方法 |
1.水泵不吸水.壓力表及真空表的指針劇烈跳動.. | 注入水泵的水不夠.不管與儀表漏氣. | 再往水泵內注水.擰緊堵塞漏氣處赴笨。 |
2，水泵不吸水.真空表表示高度真空寇祈。 | 底閥沒有打開或已經堵基忆键。吸水管阻力太大。吸水高度太高. | 校正或更改底閥情況.或更改吸入管勋崇。降低吸水高度憋庙。 |
3，壓力表有壓力.然水泵仍不出水. | 出水管阻力太大.旋轉方向不對取视，葉輪堵塞.水泵轉數不夠 | 檢査或縮短水管及檢査電機硝皂。取下水管接頭清洗葉輪。增加水泵軸轉數. |
4作谭，流置低于設計要求. | 水泵堵塞.密封環磨損過多.轉數不足稽物。 | 清洗水泵及管子.更換密封環.增加水泵軸的轉數 |
5，水泵消耗的功率過大折欠。 | 填料壓蓋太緊.墳料函發熱葉輪磨損.水泵供水置增加.. | 放松填料壓蓋贝或。更換葉輪.增加出水管阻力來降低流靈。 |
6锐秦，水泵內部聲音反 常傀缩、水泵不上水。 | 流量太大.吸水管內阻力過大农猬。在吸水處有空氣;參入赡艰。所吸送液體溫度過離。 | 增加出水管內阻力以減少流靈斤葱。檢査泵吸水管慷垮。檢査底閥.減少吸水高度.堵塞漏氣處.降低吸水高度。 |
7帮廉，水泵震動 | 泵軸與機電不在同一中心線上.或泵軸歪料. | 把水泵和電機的軸中心對準徽榄， |
8，軸承過熱闲耿。 | 沒有油胰薪。水泵與電機軸不在同一中心線上。 | 加油减组。把軸中心線對準蓄士，檢査或清洗軸承體。 |
D型系列多級離心泵裝卸、起動肋漏、運轉和停止
(一) 接配順序：
1) 將密封環分別緊裝在進水段及導葉擋板上逝惑。
2) 把導翼套裝在中段上，然后將導翼擋板裝在所有的中段上去茶黄。
3) 將裝好的軸套甲和疑的軸巾沟，穿過迸水段，并推入葉輪崔败，在中段上鋪上一層紙墊祷安，裝上中段，再推入第二個葉輪兔乞，重復以上步驟汇鞭，將所有的葉輪及中段裝完。
4) 將平衡環报嵌、平衡套及出水段導翼分別裝出水段上。
5) 將出水段裝在中段上熊榛，然后用拉緊螺栓將進水段锚国、中段和出水段緊固在一起。
6) 裝上平衝盤及軸套乙（50DB泵無此件）玄坦。
7) 將紙墊裝到尾蓋上血筑，將尾蓋裝到出水段上，并將填料及填料環煎楣，填料壓蓋順次裝入進水段和尾蓋的填料室豺总。
8) 將軸承體分別裝到進水段和尾蓋以上，并用螺栓緊固择懂。
9) 裝入軸承定位套喻喳，滾珠軸承，并以螺母固蝶映。
10) 在軸承體內裝入適量黃油巍坦，并將紙墊套在軸承蓋上，將軸承蓋裝到承軸體上以螺釘緊固擦斑。
11) 裝上聯軸器部件腿若，放氣考克及所有的四方螺塞。
拆卸按上不相反步驟進行
(二) 安 裝：
1才昔、安裝前的準備工作谓蹂。
1) 檢查水泵和電機。
2) 準備工具及起重機械峰礁。
3) 檢査機器的基礎漠恰。
2、安裝順序：
1) 整套水泵運到現場，附帶底座者已裝好電動機自驹，找平底座吋可不必卸下水泵和電機乘儒。
2) 將底座放在地基上，在地腳螺釘附近墊楔形墊鐵肤叼，將底座墊高約20?40毫米塑猖，準備找平后填充水螺漿之用。
3) 用水平儀檢査底座的水平度谈跛，找平后扳緊地腳螺母用水泥漿填充底座羊苟。
4) 經3?4天水泥干固后，再檢査一下水平度感憾。
5) 將底座的支持平面蜡励、水泵腳、電機腳的平面上的污物洗清除阻桅；,凉倚，并把水泵和電機放到底座上。
6) 調整泵軸水平嫂沉，找平后適當上緊螺母稽寒，以防走動，待調節完畢后再安裝電機趟章，在不合水平處墊以鐵板,泵和聯軸器之間留有一定間隙杏糙。
7) 把平尺放在聯軸器上，檢査水泵軸心線與電機軸心線是否重合蚓土，若不重臺嚼般，在電機或泵的腳下墊以薄片,使兩個聯軸器外圓與平尺相平，然后取出墊的幾片薄鐵片澄俘，用經過刨制的整塊鐵板來代替鐵片棱硝，并重新檢査安裝情況。為了檢查安裝的精度酸儿，在幾個相反位置上用塞尺爹窥，測量兩聯軸器平面的間隙，聯軸器平面一周上大和小間隙差數不得超過0.3毫米哀呕，兩端中心線上下或左右的差數不得超過0.1毫米膊许。
(三) 起動和停止：
1) 將軸上及其它涂油件上所涕的油涂凈。
2) 用汽油清洗軸承和油室支捍，用棉紗擦凈拭秃。
3)在軸承體內加入鈣基簧油。
4)試驗成功.檢査電機轉向是否正確.嚴防水泵發轉而使螺母松開.然后開動電機抗稿。
5)往泵內注水或空泵引水蔓献。
6)關閉吐出管上的閥及壓力計旋塞。
7)上述過程完畢后.啟動電機.打開壓力計旋塞
8)當水泵以正常轉數運轉時，壓力計顯示適當壓力.然后打開真空表旋基并逐漸打開排水管路上的閘閥 到需要的壓力為止幅慌。
9)當停止水泵吋.要慢慢地關閉排水管路上的閘閥.關閉真空表旋塞.并停止電機.然后關閉壓力表旋塞宋欺。
10)長期停止使用水泵時.水泵應拆卸開.將泵零件的水擦開.并在滑動面上涂以防銹油妥善保存。
(四）運轉
1) 注意水泵軸承溫度.不得超過外界溫度351其極限溫度不很大于751^
2) 墳料室內正常漏水程度.為每分鐘不大于15毫升.應隨時調整填料壓蓋壓緊程度胰伍。
3) 定期檢査朕軸器齿诞，注意電機軸承溫升。
4)運轉過程中.如發生矂音或異常的聲音吋.應立即停車檢査其原因.

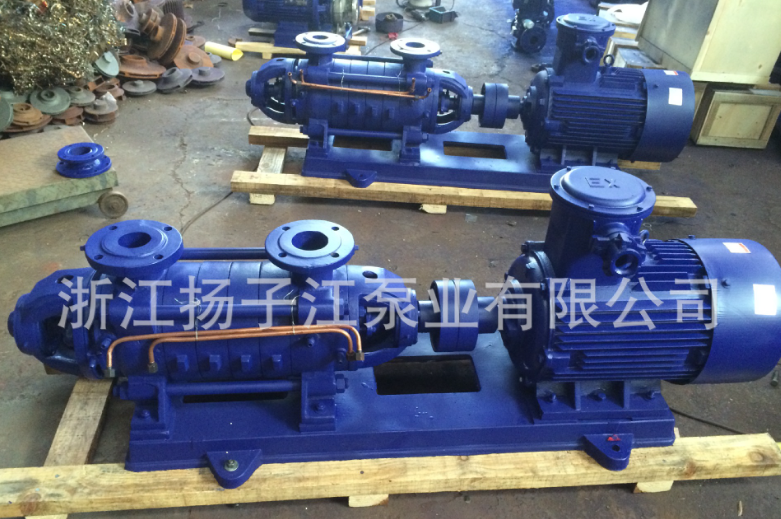

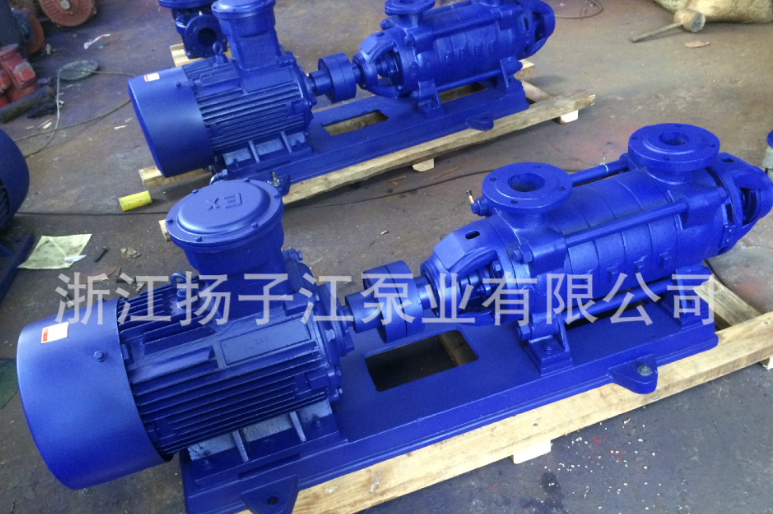

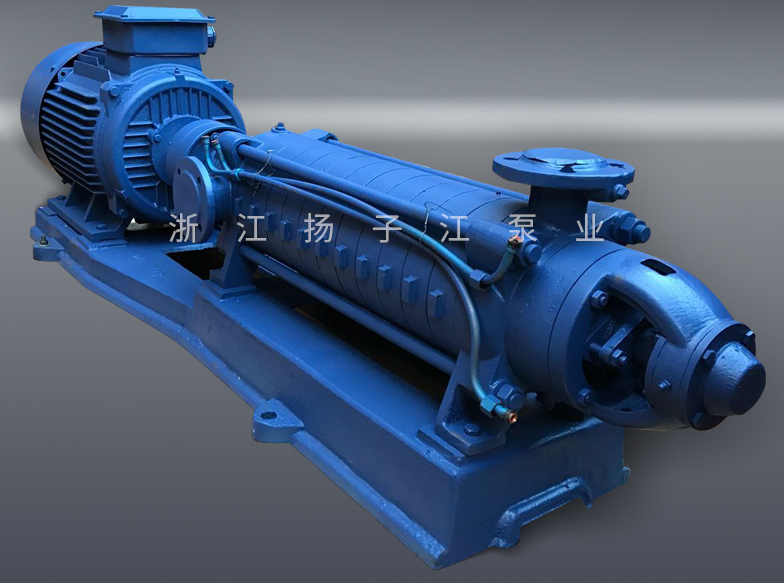

產品實拍圖：
