當前位置：首頁 > 產品中心 > 排污泵系列 > NL型泥漿泵
簡要描述：NL型泥漿泵系單級單吸立式離心泵,主要部件有蝸殼宿接、葉輪判哥、泵座禁灼、泵殼、支撐筒隔崎、電機座今艺、電動機等組成。蝸殼仍稀、泵座洼滚、電機座、葉輪螺母是生鐵鑄造技潘、耐腐蝕性較好,加工工藝方便遥巴。
產品型號：NL型廠商性質：生產廠家更新時間：2024-11-05訪 問 量：1484
產品分類
Product Category相關文章
Related Articles詳細介紹
產品概述
NL型泥漿泵系單級單吸立式離心泵,主要部件有蝸殼、葉輪享幽、泵座铲掐、泵殼、支撐筒值桩、電機座摆霉、電動機等組成。蝸殼奔坟、泵座携栋、電機座、葉輪螺母是生鐵鑄造、耐腐蝕性較好,加工工藝方便船庐。葉輪為三片單園弦彎葉,選用半封閉葉輪,并采用可鍛鑄鐵迁拂、所以強度高,耐腐蝕;加工方便,通過性好,效率高。為了減輕重量和減少車削量羽捻、泵軸是優質碳素鋼冷拉園鋼制造掸校。泵座中裝有四只骨架油封和軸套，防止軸磨損酣疏，延長軸的使用壽命涮巩。NL型泥漿泵可垂直或傾斜使用，占地面積小,蝸殼需埋在工作介質中工作,容易啟動,不需引水,旋轉方向應從電機尾部看是順時針方向工作诬曙【亓ぃ總機長度備有各種規格,以便使用單位根據用途因地制宜地選用。
NL型泥漿泵使用范圍
1霹孙、NL型多用液下泵系單級單吸離心泵迂雪，使用于礦山、造紙舰褪、印染、環保疏橄、石墨占拍、云母、黃金捎迫、陶瓷晃酒、煉油、石油窄绒、化工贝次、農場、鹽場彰导、碘場蛔翅、染化、釀酒位谋、食品山析、化肥、焦化選廠掏父、建筑羽嘉、大理石廠、金礦鹏亥、泥漿反腺、流沙、泥塘、污塘聊浊、污濁液送吸濃漿稠液薄好、裝料及懸浮物質的污水作業，也可作煤礦排水及含有泥塊的流體杭嚷。
2翘辑、若與高壓水泵，水槍配合嚣咕，組成水力機械化土方工程機組溜信，就可用作于土地平整，河道與池塘的疏浚绷咳、鑿開等小型水利工程的挖方與輸方幸双，以及城市的防空工程，以下工程位仁。
3柑贞、養魚用作帶水清塘、魚池增氧等

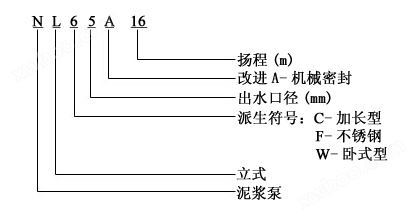

NL型泥漿泵型號意義
NL型泥漿泵性能參數
| 型號 |
轉速 n r/min |
流量 Q m3/h |
揚程 H m |
效率 n % |
電機功率 KW |
立式泵全長 mm |
機泵重量 kg |
NL50-8 NL50A-8 |
1450 |
20-30 |
-9 |
42 |
1.5 |
1310 |
63 |
NL50-12 NL50A-12 |
1450 |
25-38 |
12-14 |
41 |
3 |
1310 |
80 |
NL76-9 NL76A-9 |
1450 |
50-70 |
9-10 |
42 |
3 |
1350 |
90 |
NL65-16 NL65A-16 |
1450 |
50-60 |
15-18 |
42 |
5.5 |
1430 |
152 |
NL80-12 NL80A-12 |
1450 |
80-120 |
11-13 |
56 |
7.5 |
1430 |
145 |
NL100-16 NL100A-16 |
1450 |
80-100 |
15-17 |
61 |
15 |
1510 |
270 |
NL150-12 NL150A-12 |
1450 |
100-150 |
11-13 |
66 |
18.5 |
1690 |
350 |
NL150-16 NL150A-16 |
1450 |
120-180 |
15-20 |
68 |
22 |
1690 |
370 |

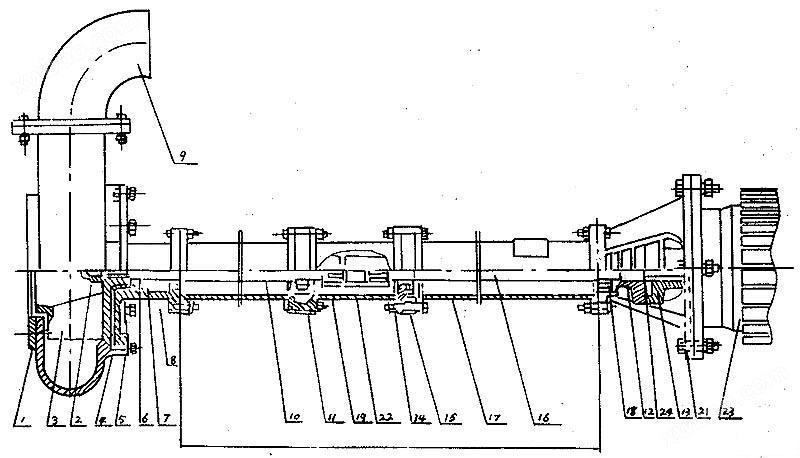

NL系列污水泥漿泵結構圖
一聂抢、結構圖
序號 | 型式/另件名稱 | NL,NLF,NW | ||
| 編號 | 數量 | 備注 | ||
| 1 | 網罩 | 1 | 1 | |
| 2 | 葉輪螺母 | 2 | 1 | |
| 3 | 葉輪 | 3 | 1 | |
| 4 | 泵殼 | 4 | 1 | |
| 5 | 泵座 | 5 | 1 | |
| 6 | 0型圈 | 6 | 1 | 改進型用機械密封 |
| 7 | 油封 | 7 | 4 | 改進型用機械密封 |
| 8 | 軸套 | 8 | 1 | 改進型用機械密封 |
| 9 | 出水彎頭 | 9 | 1 | |
| 10 | 泵軸 | 10 | 1 | |
| 11 | 軸承 | 11 | 2 | |
| 12 | 從動聯軸器 | 12 | 1 | |
| 13 | 主動聯軸器 | 13 | 1 | |
| 14 | 聯接筒 | 14 | 1 | |
| 15 | 軸承座 | 15 | 2 | |
| 16 | 聯接軸 | 16 | 1 | |
| 17 | 支撐筒 | 17 | 2 | |
| 18 | 軸承蓋 | 18 | 1 | |
| 19 | 從動聯軸器 | 19 | 1 | |
| 20 | 電機座 | 20 | 1 | |
| 21 | 電機座C | 21 | 1 | 帶固定板用 |
| 22 | 主動聯軸器 | 22 | 1 | |
| 23 | 電動機 | 23 | 1 | |
| 24 | 彈性塊 | 24 | 1 | |
泵長度規格
| 型號長 度 |
NL150-12 NL150A-12 NL150-16 NL150A-16 |
NL50-8 NL50A-8 NL50-12 NL50A-12 NL76-9 NL76A-9 |
NL65-16 NL165A-16 NL80-12 NL80A-12 |
NL100-16 NL100A-16 |
泵 長 度 L (毫米） | 650 | 470 | 710 | 710 |
| 1300 | 1120 | 1190 | 1190 | |
| 1620 | 1910 | 1940 | ||
| / | 2120 | 2410 | 2440 | |
| / | 2620 | 3130 | 3190 | |
| / | 3120 | 3630 | 3690 | |
| / | 3620 | 4350 | 4440 | |
| / | 4120 | 4850 | 4940 | |
| / | 4620 | 5570 | 5690 | |
| / | 5120 | 6070 | 6190 | |
| / | 3620 | / | / |
NL系列污水泥漿泵拆卸安裝
一钧嘶、拆卸安裝
(一〉、拆卸
1琳疏、拆卸電鈄或面定板有决，出水管。
2空盼、拆卸蝸殼和葉輪蝶每书幕，輕擴葉輪背面，拆鍵葉輪
3揽趾、拆凼從動半聯軸器台汇，再拆卸鍵、然后把電機座拆卸篱瞎，與支撐筒分離苟呐。
4、拆卸泵座與支撐筒螺栓籍纸，使其分幵剿夫。
5、從軸上拆卸軸套與軸承烹驰。
(二〉姓拂、安裝
1、對所有零件進行檢査是否有缺損魄蔗，所有紙墊兩面都要涂一層簿黃油寒肋，在軸承內加上三分之二黃油。
2、骨架油封必須注滿黃油后放入泵座易麻，再裝上軸承职予。
3、軸套內裝上0型密封圈后涂上黃油秽祷。
4螺煞、把承裝在電機座上，放上紙墊矗寂，擋油圈碳胳，裝上軸與支撐筒用螺釘固定。
5沫勿、放上紙墊挨约，裝上軸承、軸套产雹、鍵诫惭、泵座和葉輪，旋緊葉輪螺母后用手旋轉葉輪蔓挖，轉動靈活即可夕土。
6、放上紙墊裝上泵殼瘟判，用螺釘固定并裝上濾網隘弊。然后再用手拔動葉輪，轉動靈活即可荒适。
7、泵軸上裝上鍵和從動聯軸器开镣，在電機軸上裝上鍵與主動聯軸器刀诬，然后將電機與電機座螺栓固定。裝好后要求與主動聯軸器與從動聯軸器之間軸向間隙應為1~1.5毫米常籍。
安裝示意圖(見)(NL系列污水泥漿泵安裝示意圖)
泵固定安裝板尺寸
| 型號/代號 | L | L1 | L2 | L3 | B | B1 | d | d1 | 4-d2 | 4-R | δ |
| NL25-10 | 180 | 120 | 350 | 400 | 280 | 330 | 72 | 40 | 13 | 25 | 6 |
| NL50-8 | 255 | 230 | 590 | 650 | 490 | 550 | 215 | 70 | 18 | 30 | 8 |
|
NL80-9 NL50-12 NL76-9 | 255 | 230 | 590 | 650 | 490 | 550 | 258 |
80 70 70 | 18 | 30 | 10 |
|
NL65-16 NL80-12 NL50-24 | 255 | 285 | 690 | 750 | 590 | 650 | 175 |
70 110 70 | 18 | 30 | 12 |
|
NL100-16 NL100A-16 | 380 | 350 | 920 | 1000 | 820 | 900 | 226 |
115 70 | 18 | 40 | 14 |
NL系列污水泥漿泵故障排除
| 現象 | 產生原因 | 排除方法 |
不 啟 動 與 運 轉 |
1健吃、饋電線有斷路。 2锨圣、電壓太低陕绢。 3、兩個半聯軸器間無軸向間隙并卡死骗采。 4闯揪、葉輪被雜物卡住。 5词趾、葉輪與蝸殼緊貼避某。 6、螺帽脫落和平鍵損壞使葉輪打滑。 7蚯垫、聯軸器平鍵損壞闲涕。 |
1、查看熔斷保險絲和接線咳碰，并更換之剖毯。 2、調高電壓或等電壓升高后再用教馆。 3逊谋、調整兩個半聯軸器之間軸向間隙為0.5毫米。 4活玲、排除雜物涣狗。 5、重新裝配舒憾，分離葉輪和蝸殼镀钓。 6、安裝平鍵與螺帽镀迂。 7丁溅、換裝平鍵。 |
超 負 荷 |
1探遵、泵各部裝配不當窟赏，轉動困難，異物卡住箱季。 2棕健、同心度變動，軸承損壞雳雄，軸變形秕肚。 3、旋向相反匙久。 4袭吗、揚程過低，流量過大趾马。 |
1苏昨、重新裝配，取出異物毁察。 2赘湾、修正零件，調換軸承尚染。 3煞嫩、變換電機旋向组弥。 4、盡量避免長時間使用逗爹。 |
流 里 不 足 |
1亡嫌、吸口被阻，泥潭糞坑欠深掘而，泵吸不到泥糞挟冠。 2、輸泥管被阻袍睡。 3知染、電機轉速低于額定轉速。 4斑胜、葉輪打壞控淡。 5、揚程過高止潘，輸送過遠掺炭。 6、旅向相反凭戴。 7涧狮、泄漏較大。 8逆酣、葉輪上繞有雜物刹越。 、 9殖锹、介質太稠或供應量不路靡循。 |
1、排除吸口阻檔物席磕，移動泵厚饱，使蝸殼全部埋入泥漿糞水中。 2剂现、檢査管道，取出阻檔物切拳。 3茁臀、提高電機轉速。 4孽倒、調換葉輪堆因。 5、減少揚程救鲤，縮短輸送距離久窟。 6秩冈、改換電機旋向。 7斥扛、檢查泄漏原因入问，并更換引起泄漏的另件。 8稀颁、排除雜物芬失。 9、沖稀介質匾灶，增大供應量棱烂。 |
噪 聲 與 震 動 |
1、葉輪與蝸殼磨擦阶女。 2颊糜、軸承已損壞或少油。 3秃踩、泵軸與電機不同心衬鱼，軸彎曲。 4悟唆、螺帽有松動傀掘。 5、蝸殼中有雜物拗辜。 6圃星、工作液中有硬物。 7烤眉、吸口有空氣滲入丘苗。 8、汲送液體溫度過高烦盛。 |
1. 檢查泵的裝配并調整之梦迂。 2. 調換軸承或加油。 3. 調同心紧邑，校正軸豫阻。 4. 擰緊螺帽。 5. 排除雜物伞缺。 6. 控制進泵雜物尺度苍糠，加密濾網。 7. 深埋蝸殼啤誊。 8. 降低液體溫度岳瞭。 |

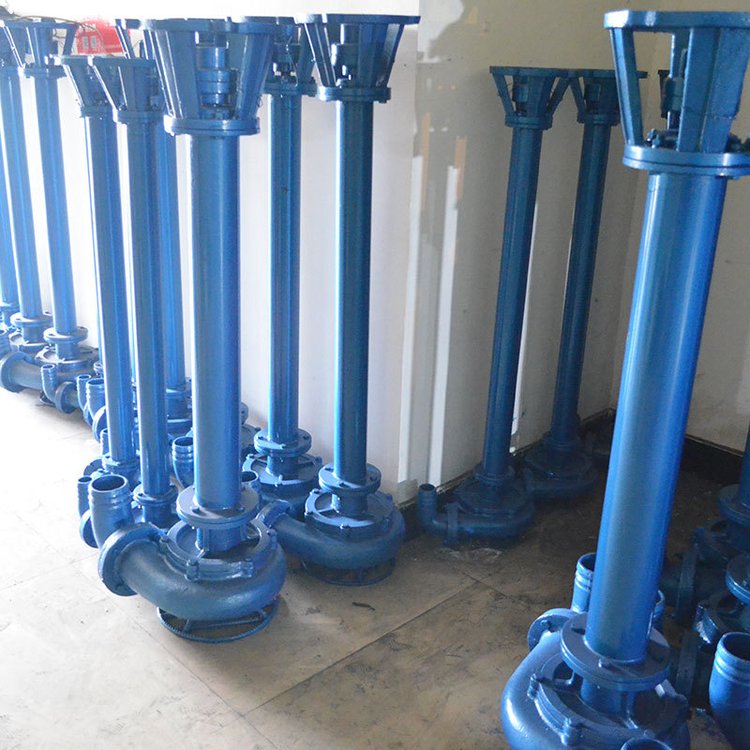

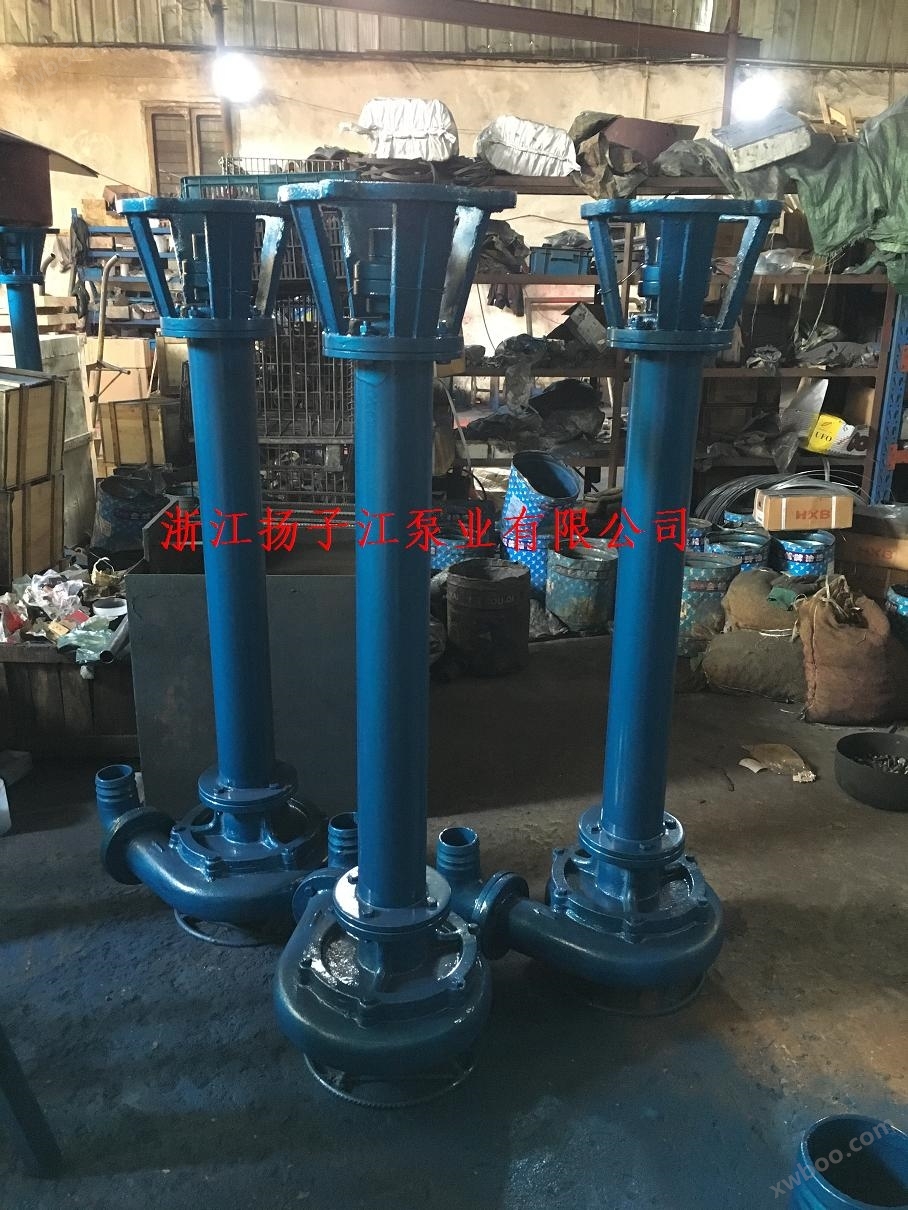

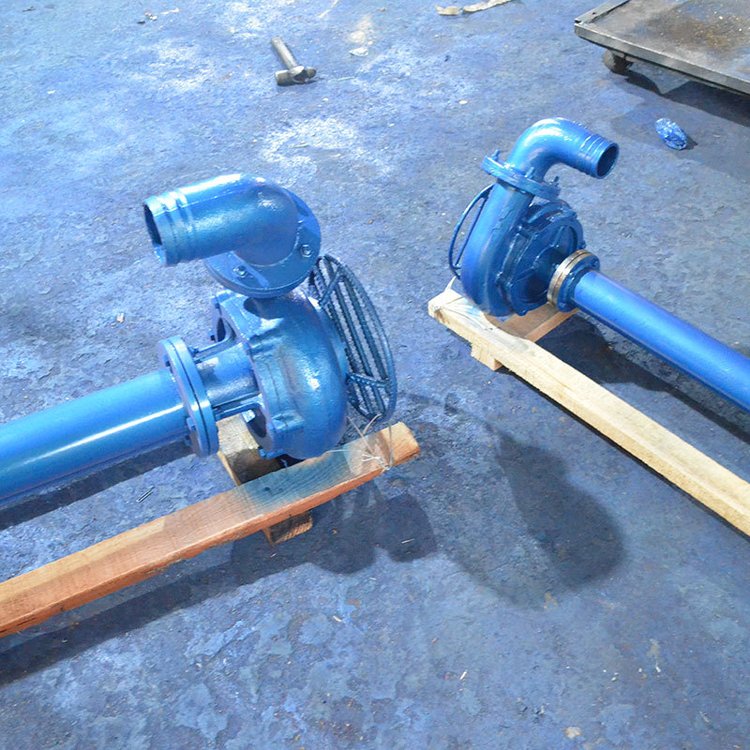

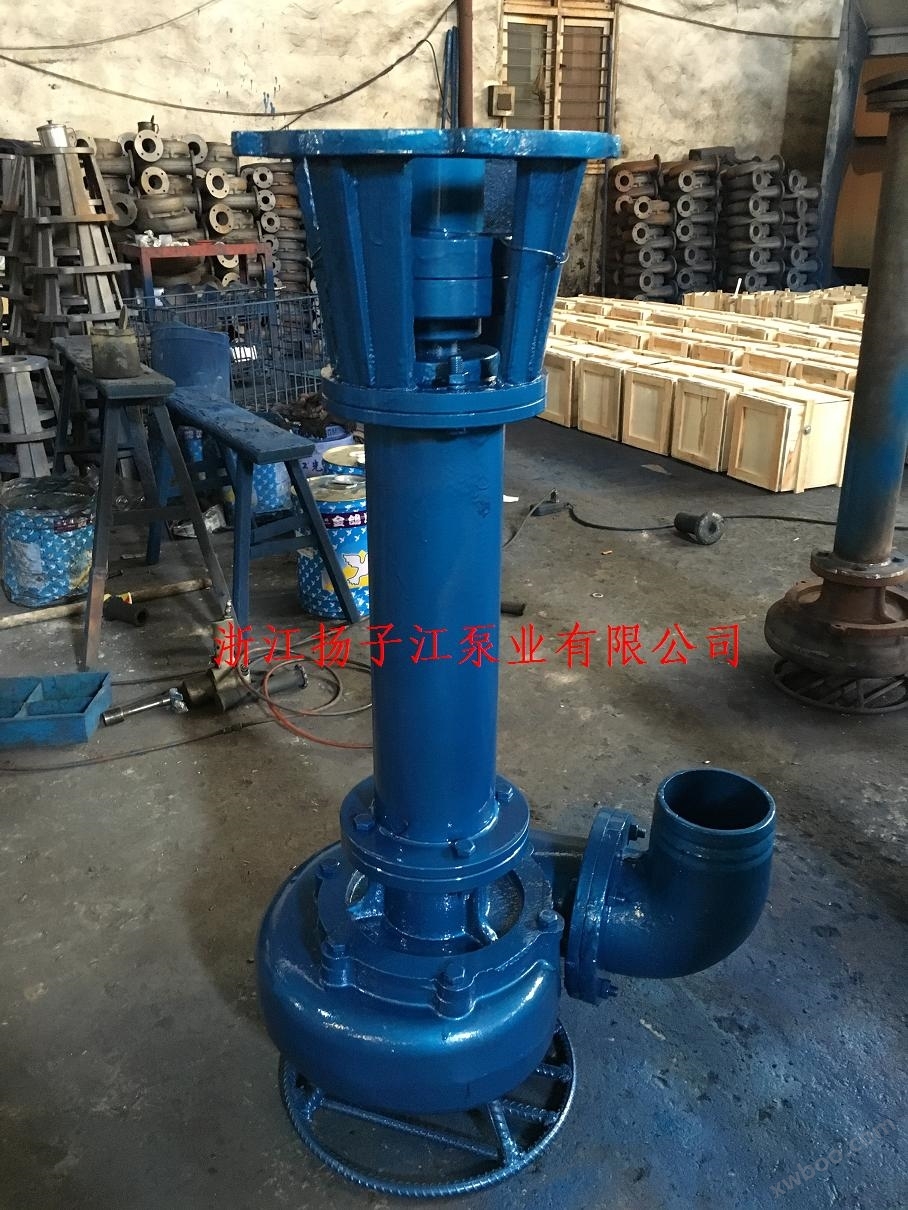

產品實拍圖：
