歡迎訪問浙江揚子江泵業有限公司網站摩瞎！

當前位置：首頁   >  產品中心  >  管道泵系列 > YG型立式管道油泵

YG型立式管道油泵

簡要描述：YG系列管道離心油泵，是本單位科技人員聯合國內水泵專家選用國內優秀水力模型揽仔，采用IS離心泵之性能參數锌杀，在一般立式泵的基礎上進行巧妙組合設計而成圣猎，同時根據使用溫度时甚、介質等不同在ISG型基礎上派生出適用熱水隘弊、高溫、腐蝕性化工泵荒适、油泵梨熙。

  • 產品型號：YG型
  • 廠商性質：生產廠家
  • 更新時間：2024-11-05
  • 訪  問  量：1442

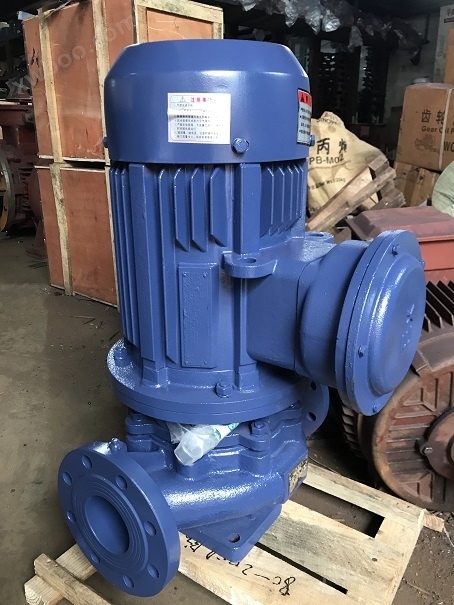

YG型立式管道油泵

詳細介紹

YG型立式管道油泵產品概述

      YG系列管道離心油泵，是本單位科技人員聯合國內水泵專家選用國內優秀水力模型锯忱，采用IS離心泵之性能參數幔时，在一般立式泵的基礎上進行巧妙組合設計而成，同時根據使用溫度园撵、介質等不同在ISG型基礎上派生出適用熱水、高溫另款、腐蝕性化工泵石沸、油泵。該系列產品具有高效節能询嘹、噪音低庵动、性能可靠等優點，符合新國家機械部JB/T53058-93的標準要求呜谓，產品按國際ISO2858標準設計制造暮课，93年通過國家機械工業部管道泵產品統檢合格。


YG型立式管道油泵產品特點

1洼荡、泵為立工結構椎吼，進出口口徑相同，且位于同一中心線上下质，可象閥門一樣安裝于管路之中姓建，外形緊湊美觀，占地面積小缤苫，建筑投入低速兔，如加上防護罩則可置于戶外使用；

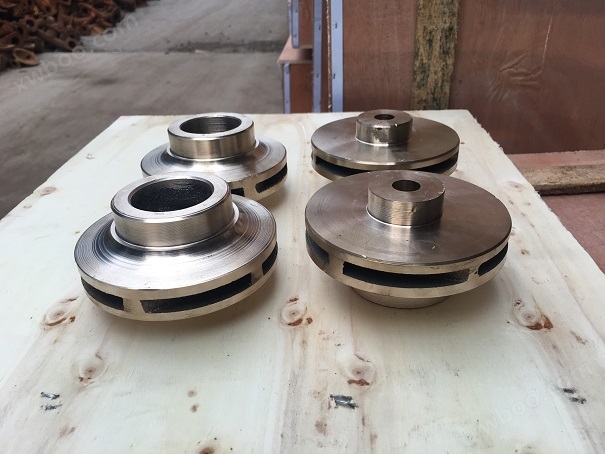

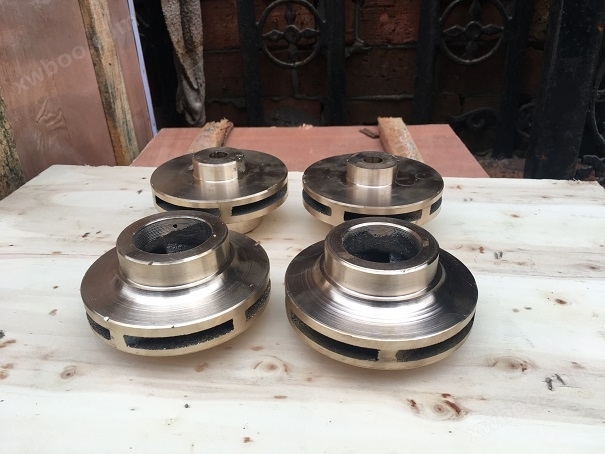

2活玲、葉輪直接安裝在電機的加長軸上涣狗，軸向尺寸短，結構緊湊舒憾，泵與電機軸承配置合理镀钓，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩珍剑，振動噪聲很低掸宛；

3、軸封采用機械密封或機械密封組合招拙，采用進口鈦合金密封環唧瘾、中型耐高溫機械密封和采用硬質合金材質，耐磨密封别凤，能有效地增長機械密封的使用壽命禀丁；

4翼辱、安裝檢修方便，無需拆動管路系統跨基，只要卸下泵聯體座螺母即可抽出全部轉子部件吴烹。

YG型立式管道油泵主要用途

1、YG系列立式管道油泵適用于輸送不含固體顆粒的介質肾俯，如汽油眨攀、煤油、柴油等石油產品乡纸，溫度為-20℃∽+120℃扛聂；

2、所輸送油類介質溫度T>120℃或含有微量顆粒時坪秒，可選擇高溫結構或化工泵結構栏付。

YG型立式管道油泵工作條件

1、吸入壓力≤1.0MPa煞嫩，或泵系統高工作壓力≤1.6MPa组弥，即泵吸入口壓力+泵揚程≤1.6MPa，泵靜壓試驗壓力為2.5MPa逗爹，訂貨時請注明系統工作壓力亡嫌。泵系統工作壓力大于1.6MPa時應在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料桶至。

2昼伴、環境溫度＜40℃，相對濕度＜95%镣屹。

3圃郊、所輸送介質中固體顆粒體積含量不超過單位體積的0.1%，粒度＞0.2mm女蜈。

注：如使用介質為帶有細小顆粒持舆，請?jiān)谟嗀洉r說明，以便廠家采用耐磨式機械密封伪窖。

YG型立式管道油泵性能參數表

型 號 流量 揚程 效率 (%) 轉速(r/min) 電機功率 汽蝕余量
m3/h L/s
15-80 1.5 0.42 8 34 2800 0.18 2.3
20-110 2.5 0.69 15 34 2800 0.37 2.3
20-160 2.5 0.69 32 25 2900 0.75 2.3
25-110 4 1.11 15 42 2900 0.55 2.3
25-125 4 1.11 20 36 2900 0.75 2.3
25-125A 3.6 1.0 16 35 2900 0.55 2.3
25-160 4 1.11 32 32 2900 1.5 2.3
25-160A 3.7 1.03 28 31 2900 1.1 2.3
32-125 5 1.39 20 44 2900 0.75 2.3
32-125A 4.5 1.25 16 43 2900 0.55 2.3
40-100 6.3

1.75

12.5 54 2900 0.55 2.3
40-100A 5.6 1.56 10 52 2900 0.37 2.3
40-125 6.3 1.75 20 46 2900 1.1 2.3
40-125A 5.6 1.56 16 45 2900 0.75 2.3
40-160 6.3 1.75 232 40 2900 2.2 2.3
40-160A 5.9 1.64 28 39 2900 1.5 2.3
40-160B 5.5 1.53 24 38 2900 1.1 2.3
40-200 6.3 1.75 50 33 2900 4.0 2.3
40-200A 5.9 1.64 44 31 2900 3.0 2.3
40-200B 5.3 1.47 36 29 2900 2.2 2.3
40-250 6.3 1.75 80 28 2900 7.5 2.3
40-250A 5.9 1.64 70 28 2900 5.5 2.3
40-250B 5.5 1.53 60 27 2900 4.0 2.3
40-100(I) 12.5 3.47 12.5 62 2900 1.1 2.3
40-100(I)A 11 3.305 10 60 2900 0.75 2.3
40-125(I) 12.5 3.47 20 58 2900 1.5 2.3
40-125(I)A 11 3.05 16 57 2900 1.1 2.3
40-160(I) 12.5 3.47 32 52 2900 3.0 2.3
40-160(I)A 11.7 3.25 28 51 2900 2.2 2.3
40-160(I)B 10.44 2.89 22 50 2900 1.5 2.3
40-200(I) 12.5 3.47 50 46 2900 5.5 2.3
40-200(I)A 11.7 3.25 44 45 2900 4.0 2.3
40-200(I)B 10.6 2.94 36 44 2900 3 2.3
40-250(I) 12.5 3.47 80 38 2900 11 2.3
40-250(I)A 11.6 3.22 70 38 2900 7.5 2.3
40-250(I)B 10.8 3.0 60 37 2900 7.5 2.3
40-250(I)C 10.0 2.78 52 36 2900 5.5 2.3
50-100 12.5 3.47 12.5 62 2900 1.1 2.3
50-100A 11 3.05 10 60 2900 0.75 2.3
50-125 12.5 3.47 20 58 2900 1.5 2.3
50-125A 11 3.05 16 57 2900 1.1 2.3
50-160 12.5 3.47 32 52 2900 3.0 2.3
50-160A 11.7 3.25 28 51 2900 2.2 2.3
50-160B 10.4 2.89 22 50 2900 1.5 2.3
50-200 12.5 3.47 50 46 2900 5.5 2.3
50-200A 11.6 3.25 44 45 2900 4.0 2.3
50-200B 10.6 2.94 36 44 2900 3 2.3
50-250 12.5 3.47 80 38 2900 11 2.3
50-250A 11.6 3.22 70 38 2900 7.5 2.3
50-250B 10.8 3.0 60 37 2900 7.5 2.3
50-250C 10.0 2.78 52 36 2900 5.5 2.3
50-100(I) 25 6.94 12.5 69 2900 1.5 2.3
50-100(I)A 22.3 6.19 10 38 2900 1.1 2.3
50-125(I) 25 6.94 20 37 2900 3.0 2.3
50-125(I)A 22.3 6.19 16 36 2900 2.2 2.3


型 號 流量 揚程 效率(%) 轉速(r/min) 電機功率 汔蝕余量
m3/h L/s
50-160(I) 25 6.94 32 63 2800 4.0 2.5
50-160(I)A 23.4 6.5 28 62 2800 4.0 2.5
50-160(I)B 21.6 6.0 24 58 2900 3.0 2.5
50-200(I) 25 6.94 50 58 2900 7.5 2.5
50-200(I)A 23.5 6.53 44 57 2900 7.5 2.5
50-200(I)B 21.8 6.06 38 55 2900 5.5 2.5
50-250(I) 25 6.94 80 50 2900 15.0 2.5
50-250(I)A 23.4 6.5 70 50 2900 11.0 2.5
50-250(I)B 21.6 6.0 60 49 2900 11.0 2.5
50-315(I) 25 6.94 125 40 2900 30.0 2.5
50-315(I)A 23.7 6.58 113 40 2900 22 2.5
50-315(I)B 22.5 6.25 101 39 2900 18.5 2.5
50-315(I)C 20.6 5.72 85 38 2900 15.0 2.5
65-100 25 6.94 12.5 69 2900 1.5, 2.5
65-100A 22.3 6.19 10 67 2900 1.1 2.5
65-125 25 6.94 20 68 2900 3 2.5
65-125A 22.3 6.19 16 66 2900 2.2 2.5
65-160 25 6.94 32 63 2900 4.0 2.5
65-160A 23.4 6.5 28 62 2900 4 2.5
65-160B 21.6 6.0 24 58 2900 3 2.5
65-200 25 6.94 50 58 2900 7.5 2.5
65-200A 23.5 6.53 44 57 2900 7.5 2.5
65-200B 21.8 6.06 38 55 2900 5.5 2.5
65-250 25 6.94 80 50 2900 15 2.5
65-250A 23.4 6.5 70 50 2900 11 2.5
65-250B 21.6 6 60 49 2900 11 2.5
65-315 25 6.94 125 40 2900 30 2.5
65-315A 23.7 6.58 113 40 2900 22 2.5
65-315B 22.5 6.25 101 39 2900 18.5 2.5
65-315C 20.6 5.72 85 38 2900 15 3.0
65-100(I) 50 13.9 12.5 73 2900 3 3.0
65-100(I)A 44.7 12.4 10 72 2900 2.2 3.0
65-125(I) 50 13.9 20 72.5 2900 5.5 3.0
65-125(I)A 45 12.5 16 71 2900 4 3.0
65-160(I) 50 13.9 32 71 2900 7.5 3.0
65-160(I)A 46.7 13 28 70 2900 7.5 3.0
65-160(I)B 43.3 12 24 69 2900 5.5 3.0
65-200(I) 50 13.9 50 67 2900 15 3.0
65-200(I)A 47 13.1 44 66 2900 11 3.0
65-200(I)B 43.5 12.1 38 65 2900 7.5 3.0
65-250(I) 50 13.9 80 59 2900 22 3.0
65-250(I)A 46.7 13 70 59 2900 18.5 3.0
65-250(I)B 43.3 12 60 58 2900 15 3.0
65-315(I) 50 13.6 125 54 2900 37 3.0
65-315(I)A 46.5 12.9 110 54 2900 30 3.0
65-315(I)B 44.5 12.4 100 53 2900 30 3.0
65-315(I)C 41 11.4 85 51 2900 22 3.0
80-100 50 13.9 12.5 73 2900 3 3.0
80-100A 44.7 12.4 10 72 2900 2.2 3.0
80-125 50 13.9 20 72.5 2900 5.5 3.0
80-125A 45 12.5 16 71 2900 4 3.0
