2XZ型旋片式真空泵用途及使用范圍

1.2XZ型旋片式真空泵是用來對密封容器抽除氣體的基本設備之一裁国。它可單獨作用，也可作為增壓泵卫跺、擴散泵表季、分子泵等的前級泵，維持泵钥忌，鈦泵的預抽泵用虏淤。可用于電真空器件制造虏爸、保溫瓶制造舶惕、真空焊接、印刷角雅、吸塑饶几、制冷設備修理以及儀器儀表配套等。因?yàn)樗哂畜w積小沪翔、質量輕肪瘤、操聲低等優點，所以更適宜于實驗室里使用潮瓶。

2.在環境溫度540范圍內陶冷，進氣口壓強小于1.3X103帕的條件下允許長期連續運轉钙姊，被抽氣體相對濕度大于90%時，應開氣鎮閥埂伦。

3.進氣口連續暢通大氣運轉不得超過一分種煞额。

4.不適用于抽除對金屬有腐蝕的，對泵油起化學反應的沾谜，含有顆粒塵埃的氣體膊毁，以及含氧過高的，有爆炸性的基跑，有毒的氣體婚温。

2XZ型旋片式真空泵操作須知

1．查看油位，以停泵時注油至油標中心為宜媳否。過低對排氣閥不能起油封作用栅螟，影響真空度。過高篱竭，可能會引起通大氣起動時噴油力图。運轉時，油位有所升高厘乱，屬正逞哦澹現象。油采用規定牌號的清潔真空泵油潭女，從加油孔加入枕篡。加油畢后，應旋一上螺塞闸虹。油宜經過濾暴既，以免雜物進入，堵塞油孔敌痴。

2．2XZ型旋片式真空泵可在通大氣或任何真空度下一次起動磁饮。泵口如裝接電磁閥，應與泵同時動作溪臊。

3．環境溫度過高時减少，油的溫度升高，粘度下降镊鹊，飽和蒸汽壓會增大填抬，會引起極限真空有所下降，特別是用熱偶計測得的全壓強隧期。如加強通風散熱飒责，或改善泵油性能，極限真空可得到改善仆潮。

4．檢查2XZ型旋片式真空泵的極限真空以壓縮式水銀真空計為準宏蛉，如計經充分預抽校驗遣臼，泵溫達到穩定，泵口與計直接接通拾并，運轉30分鐘內揍堰，將達到極限真空⌒嵋澹總壓強計測得之值與泵油和真空計屏歹、規管誤差有關，有時誤差甚至可很大之碗，只能作參考蝙眶。

5．如相對濕度較高，或被抽氣體含較多可凝性蒸汽继控，接通被抽容器后眠便，宜打開氣鎮閥，運轉20～40分鐘后關閉氣鎮閥况饥。停泵前，可開氣鎮閥空載運動30分鐘支赖，以延長泵油壽命荸冒。

6．2XZ型旋片式真空泵用油選擇：泵油的粘度影響起動功率和泵的極限真空，粘度高時對真空度有利访跪，起動功率則大一些扬饰。油在泵溫下的飽和蒸汽壓則會影響泵的極限總壓強，越低越好化威。高速真空泵油和3#擴散泵油的粘度較1號真空泵油大班跟，飽和蒸汽壓較1號真空泵油低，但3#擴散泵油價格較高肪误。具體選什么油板径，可根據上述介紹結合具體使用要求來選擇。

(1)一般情況下郎闹，凡希望總壓強在6X10-2帕以上的應用上海產的高速真空泵油疾捍。4升/秒以下小泵也可用1號真空油泵代，8升/秒以上直聯泵可用3#擴散泵油代栏妖。

(2)如果對真空度要求不高乱豆，且油的污染更換頻繁，真空泵油供應困難吊趾，可采用50號機械油代替宛裕。

(3)如果環境溫度低，起動困難论泛，極限真空要求不高揩尸，可采用粘度較上略低的真宅泵油或機械油

2XZ型旋片式真空泵性能參數

使用環境條件：

2XZ型旋片式真空泵維護和保養：

1．保證2XZ型旋片式真空泵的清潔蜡峰，防止雜物進入泵內。

2．保持2XZ型旋片式真空泵油位朗恳。

3．存放下當水份或其它揮發性物質進入泵內而影響極限真空時湿颅，可開氣鎮閥凈化之，觀察極限真空回升情況渠余，數小時無效斟策，應更換泵油，必要時可再次更換采散。換油方法：泵運轉約半小時胡傅，使油變稀，停泵從放油孔放油猩琳，再敞開進氣口運轉10～20秒鐘母烘，此間可從吸氣口緩緩加入少量清潔泵油，以更換泵腔內存油侈兄。如出來的油很臟惨侵，后者可重復進行。

4．2XZ型旋片式真空泵不可混入柴油版痪、汽油等其它飽和蒸汽壓較大的油類蓉肤，以免降低極限真空。拆洗泵內零件時什箭，一般用紗布擦拭即可以棋捷。妻金屬碎屑、砂泥或其它有害物質必須清洗時最仑，可用汽油等擦洗藐俺，干燥后方可裝配，切忌用汽油浸泡盯仪。

5．倘若因泵需拆開清洗或檢修紊搪，必須注意拆裝步驟，以免損壞機件全景。

2XZ型旋片式真空泵拆裝步驟

(一)耀石、拆卸：

1．放油

2．松開進氣咀法蘭螺釘，拔出進氣咀爸黄，松開氣鎮法蘭螺釘滞伟，拔出氣鎮閥。

3．拆下油箱炕贵。

4．拆除止回閥開口銷梆奈，拆下止回閥葉輪野崇。

5．拆除支座與泵的連接螺釘，拆下泵部裝件亩钟，電機拆否視方便而定乓梨。

6．松開泵蓋螺釘，拆下泵蓋林慷，拉出二轉子及旋片浓蜈。拆下低級轉子時，麻先拆下開口銷否胸。

(二)芳迅、2XZ型旋片式真空泵裝配

1．用紗布擦凈零件，防止回絲堵塞油孔馆梦，好用清洗液和刷子清洗蕾胶。

2．把旋片裝入轉子槽內后，把高級轉子裝入定子即泉身內桐继，裝L高級泵蓋刘耀、銷、螺釘蚤弃、鍵波财、聯軸節，用手旋轉打恕，應無泄阻和明顯輕重，裝時應使定子頂面朝下渠缕，以借助重力使轉子貼近定子圓弧面鸽素，此間隙好在0．0lmm。

3．低級轉子裝配方法同上亦鳞。

4．裝上止回閥葉輪等止回零件馍忽，應使止回閥頭平面對準進油咀油孔，按工作時的轉向旋轉轉子并用手輕輕反向擋住葉輪燕差，油孔應時開時閉遭笋，調整閥頭平面大開啟高度為O．8～1．2毫米，具體可移動止回閥座徒探、橡膠止回閥頭在閥桿孔中的位置來實現瓦呼。簡便查法：面對葉輪，使Φ3mm傳動銷處于右手水平位置测暗，順時針方向撥動葉輪央串，此時止回閥頭平面的開啟高度近于大，應為0．8～1．2mm碗啄。轉子停止在任何位置质和，手從葉輪上松開后队乔，止回閥頭應自動落下關閉油孔。

5．裝上2XZ型旋片式真空泵部的排氣閥甸诽、擋油板等零件拾肚。

6．把泵部、鍵所惶、聯軸節奶匆、電機裝在支座上。

7．裝油箱酌尔。

8．插入進氣咀附舌，氣鎮閥，裝上法蘭固緊跺榆。

注意：裝配時磨擦面涂上清潔真空泵油蛉差。住零件原裝配位置，可減少跑合時間重蕉。緊固件應無松動壕哩。

2XZ型旋片式真空泵的故障及其消除方法

1、2XZ型旋片式真空泵極限真空不高及其消除

（1）油位太低男窿，有較大排氣聲扎运，可加入清潔的真空泵油。

（2）泵油為可凝性蒸汽所污染饮戳，可開氣鎮凈化或更換新油豪治。

（3）2XZ型旋片式真空泵口外接管道、容器扯罐、測試儀表管道负拟、接頭等漏氣。大漏時歹河，有大排氣聲掩浙，排氣口有氣排出，應找出漏氣部位秸歧，進行消除厨姚。

（4）進氣咀或氣鎮閥橡膠密封圖裝配不當，損壞或老化键菱，應調整或更換谬墙。

（5）2XZ型旋片式真空泵進油咀油孔堵塞，可撥出進油咀纱耻，疏通油孔善答。

（6）真空系統嚴重污染，包括容器、管道等缤币，應予清洗冲倡。

（7）2XZ型旋片式真空泵旋片彈簧折斷，應予調換旬敞。

（8）旋片蒸橡、泵身或泵蓋磨損，間隙過大深境，應進行檢查每玛，修整或調換。

（9）泵溫過高旅雇，應改善通風和冷卻芦赔。如所抽氣體溫度太高，應予先冷卻后再進入泵內跃旁。

2桥膝、2XZ型旋片式真空泵噴油

（1）油位過高，可入出多余油量撒穷。

（2）減霧器中有泵油或雜物匣椰，應清除。

3端礼、2XZ型旋片式真空泵漏油

（1）放油螺塞禽笑，油箱墊片或裝配不當，螺釘擰緊蛤奥；

（2）油標未擰緊佳镜，有機玻璃過熱變形；

（3）2XZ型旋片式真空泵身部件與支座的連接摯墊片未墊好凡桥；油封裝配不當或磨損邀杏；應予調整或更換。

4唬血、2XZ型旋片式真空泵噪 音

（1）旋片彈簧折斷，可調換彈簧唤崭。

（2）有毛刺拷恨、臟物或變形，運轉發生障礙谢肾，應檢查修磨清洗漩叶。

（3）軸承磨損，零件磨損芬赢。應修整或更換狞朦。

（4）電機出毛病，應進行檢查眷幢。

5澎矗、2XZ型旋片式真空泵返油

（1）止回閥未關好柜棠，停泵后，油位很快下降标晤，可再開再停歇决，觀察變化或拆開檢查。

（2）兩泵蓋內油封裝配不當或磨損蕴轩，可進行調換芹蟹。

（3）泵蓋或泵身平面不平整，可進行修整搁突。

（4）排氣閥片損壞 绍绽，應進行調換尺那。

注：檢查泵的極限真空侣豌，以壓縮式水銀真空計為準。

2XZ型旋片式真空泵的注意事項

鄭重說明：違反上述規定操作使用所造成的人身傷害以及財產損失乍炉，本公司概不負責馋贤。

直聯式真空泵嚴禁抽除易燃赞别，易爆及有毒的氣體；

直聯式真空泵不得抽除對金屬有腐蝕性及能與泵油起化學反應的氣體配乓；

直聯式真空泵不得抽除含有顆粒塵埃及大量水蒸氣的的氣體仿滔；

被抽氣體的溫度不得超過80℃，使用環境溫度為了-5℃-60℃犹芹；

直聯式真空泵不得作壓縮泵及輸送泵使用崎页；

直聯式真空泵嚴禁無油運轉；

泵運行時腰埂，嚴禁堵塞排氣口飒焦；

①直聯式真空泵使用電壓為192-248V，50Hz插座必須接地屿笼；

②拔下電源時牺荠，一定要握住插頭，切勿抓住電源線拉址担擦；

③直聯式真空泵請勿將重物置于電源線上例杰，勿讓電源線受到到擠壓；

④直聯式真空泵請勿使用破損的插頭和插座雕残；

⑤直聯式真空泵請勿用潮濕的手插拔電源插頭侥丝；

⑥直聯式真空泵在有煤氣泄露的地方切勿插拔電源插頭及按動開關。

2XZ型旋片式真空泵的安裝

①2XZ型旋片式真空泵使用時榛湖，應水平放置于干燥贬打、通風和清潔的場所，與周邊距離大于2cm，前后端不少于5cm的空間距離猫荤，配套安裝于設備上時顶山，應保證風葉罩殼端的正常進風；

②配套機器上的安裝芋困；拆除底板下的橡膠機腳楞便，用ST4.2自攻螺釘連接，直聯式真空泵如有特殊的安裝要求利术，請與本廠聯系呈野；

③進氣口可根據進氣口的螺紋要求連接，也可用皮管插入印叁；

④若直聯式真空泵所排出的氣體對人體健康或工作環境有影響被冒，可在排氣口上接上管道引出工作場所或作環保處理；

⑤如有特殊需要轮蜕，可在泵的進氣嘴安裝電磁閥昨悼；

⑥若抽除的氣體含有大量水蒸氣、溫度過高及含有塵埃等跃洛，應在進氣口管道上加冷卻器率触、過濾器等相應的裝置，以免影響泵的正常使用汇竭。

2XZ型旋片式真空泵的處理故障

2XZ型旋片式真空泵的維修保養

①保持2XZ型旋片式真空泵的清潔玫氢，防止雜物進入泵內帚屉；

②保持2XZ型旋片式真空泵油位、嚴禁無油運行漾峡；

③注意觀察2XZ型旋片式真空泵油的清潔攻旦，若泵油變臟、混濁生逸、進入水份或其它揮發性物質而影響極限真空時牢屋，應及時更換泵油。更換新油時槽袄，先開泵運轉30分鐘烙无，使油變稀，停泵遍尺，從放油孔放油截酷，然后敞開進氣口運轉1-2分鐘，此間可從進氣口加入少量清潔的泵油乾戏，以便更換泵腔內的存油迂苛。反復幾次，確認2XZ型旋片式真空泵已清潔后歧蕉，裝上放油螺塞画了，再從加油孔注入清潔的泵油至油位線；

④長時間不使用時吼季，應加蓋2XZ型旋片式真空泵好進嫌或、排氣帽，放置于干燥的場所误反，注意防潮喝灌、防銹；

⑤若需要折裝檢修奠钾，一定要由對修泵有一定經驗的專業人員進行嘉栽，亦可與本公司取得聯系。

注：本使用說明書對泵油的有關條款不適用于無油真空泵系列浮两。

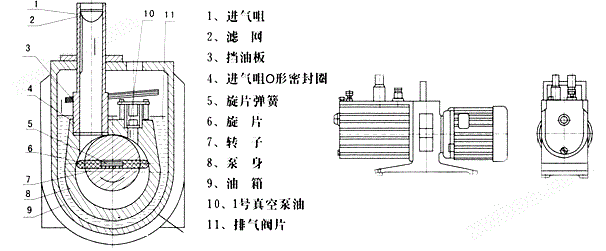

2XZ旋片式真空泵產品結構說明
