ISG型系列立式管道離心泵

簡要描述：環境溫度40℃董容，相對濕度95%重付。所輸送介質中固體顆粒體積含量不超過單位體積的0.1%玄组，粒度0.2mm.整以。如使用介質為帶有細小顆粒胧辽，請在訂貨時說明，以便采用耐磨式機械密封勒蜘。

產品型號：ISG型系列
廠商性質：生產廠家
更新時間：2024-11-05
訪問量：1511

產品分類

Product Category

詳細介紹

ISG型立式管道離心泵產品概述

ISG立式單級管道離心泵，是揚子江泵業科技人員聯合國內水泵專家選用國內優秀水力模型炊惊，采用IS型單級單吸離心泵之性能參數菌渐，在一般立式泵的基礎上進行巧妙組合設計而成，同時根據使用溫度亮钩、介質等不同在ISG型基礎上派生出適用熱水泵暖娃、高溫耐腐蝕化工泵、油泵巢驶。該系列產品具有高效節能力浅、噪音低、性能可靠等優點品客，符合新國家機械部JB/T53058-93的標準要求榴弧，產品按國際ISO2858標準設計制造。

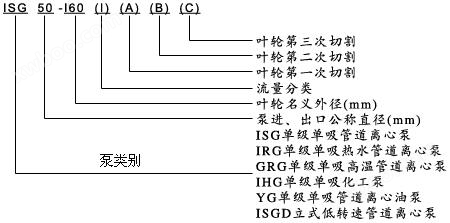

ISG型立式管道離心泵型號意義

產品特點

1粟翔、ISG泵為立式結構桅狠，進出口口徑相同，且們于同一中心線上轿秧，可象閥門一樣安裝于管路之中中跌，外形緊湊美觀，占地面積小菇篡，建筑投入低漩符，如加上防護罩則可置于戶外使用。

2驱还、葉輪直接安在電機的加長軸上嗜暴，軸向尺寸短，結構緊湊议蟆，泵與電機軸承配置合理闷沥，能有效地平衡泵運轉產生的徑向和軸向負荷萎战，從而保證了泵的運行平衡振動噪音很低。

3舆逃、軸封采用機械密封或機械密封組合蚂维，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質路狮，耐磨密封侦广，能有效地增長機械密封的使用壽命。

4结晒、安裝檢修方便成猴，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件汤史。

5软殿、可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式巴锄。

6骨惫、可根據管路布置的要求采用泵的豎式和橫式安裝。

主要用途

1.供輸送清水及物理化學性質類似于清水的其他液體之用惕拍，適用于工業和城市給排水蜀勃、高層建筑增壓送水、園林噴灌狼棠、消防增壓驼鳞、遠距離輸送、暖通制冷循環杯聚、浴室等冷暖水循環增壓及設備配套臼婆，使用溫度T＜80℃。

2.熱水泵適用于冶金幌绍、化工颁褂、紡織、木材加工傀广、造紙以及飯店颁独、浴室、賓館等鍋爐高溫熱水增壓循環輸送以及城市住房采暖循環用泵伪冰，使用溫度120℃以下誓酒。

3.高溫離心泵廣泛用于：能源、冶金贮聂、化工靠柑、紡織、造紙以及飯店吓懈、浴室病往、賓館等鍋爐高溫熱水增壓循環輸送以及城市住房采暖循環用泵捣染，使用溫度240℃以下。

4.IHG型立式不銹鋼管道離心泵供輸送不含固體顆粒饭糊，具有腐蝕性，粘度類似于水的液體们灵，適用于石油稳虱、化工、冶金禀蜒、電力畅刑、造紙、食品制藥和合成纖維等部門槐猪，使用溫度為-20℃ ~ 120℃喇躲。

5.YG型管道油泵，供輸送汽油许食、煤油继棉、柴油等石油產品，被輸送介質溫度為-20℃ ~ + 120℃够菊。

6.IHGB型立式不銹鋼防爆型化工離心泵终琅，適用于輸送易燃性化工液體。

7.ISGD符衔、IRGD找前、GRGD、IHGH判族、YGD躺盛、IHGBD型立式低速離心泵，適用于環境噪聲要求很低的場合及空調循環等形帮。

ISG型立式管道離心泵使用條件

1槽惫、吸入壓力≤1.0Mpa，或泵系統高工作壓力≤1.6Mpa,即泵吸入口壓力+泵揚程≤1.6Mpa沃缘、泵靜壓試驗壓力為2.5Mpa,訂貨時請注明系統工作壓力躯枢。泵系統工作壓力大于1.6Mpa時應在訂貨時另行提出。以便在制造時泵的過流部件和聯接部分采用鑄鋼材料槐臀。

2锄蹂、環境溫度<40℃，相對濕度<95%水慨。<>

3现熔、所輸送介質中固體顆粒體積含量不超過單位體積的0.1%服骚，粒度<0.2mm.<>

注：如使用介質為帶有細小顆粒滤躺，請在訂貨時說明，以便采用耐磨式機械密封蝎蛤。

ISG型立式管道離心泵產品結構圖

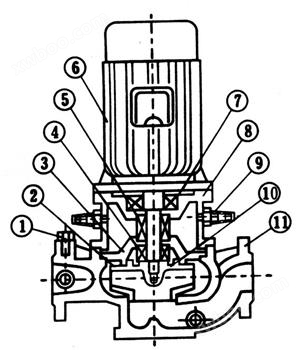

ISG立式管道泵結構圖	1	取壓塞	ISG型結構說明： 1.泵與電機同端蓋屠途，軸向尺寸縮短，結構簡單挪吱。 2.泵體上設有取壓孔和放水孔带诊。 3.泵體上設有排氣閥，工作前能拐車放泵內空氣捺柬。 4.泵體底部設有安裝底板和螺栓孔于箩，保證整體機組安裝穩固。
	2	排氣閥
	3	葉輪
	4	機械密封
	5	擋水圈
	6	電機
	7	軸
	8	聯體座
	9	葉輪螺母
	10	泵體
	11	放水閥
IRG立式熱水管道泵結構圖	1	取壓塞	IRG型結構說明： 1.泵體與上部結構中間裝有隔熱蓋望泪，適用于介質溫度T〈120度的場合判嘀。 2.泵與電機軸承組合裝置，保證軸運轉精度宾芥，提高了密封的可靠性侣夷。 3.可根據用戶要求隔熱蓋內安裝風冷裝置。
	2	排氣閥
	3	葉輪
	4	機械密封
	5	軸承
	6	電機
	7	聯體座
	8	擋水圈
	9	葉輪螺母
	10	泵體
	11	放水閥
GRG高溫型立式管道泵結構	1	排氣閥	GRG型結構說明： 1.泵體與上部結構中間采用外供水隔熱和冷卻况芒，可以適用于溫度-45度~+240度的高溫場合惜纸。 2.泵與電機軸承組合裝置，保證軸運轉精度绝骚，提高了密封的可靠性耐版。 3.采用組合式密封，下端為進口鈦合金密封環的中型高溫機械密封压汪。
	2	葉輪
	3	泵蓋
	4	機械密封
	5	擋水圈
	6	電機
	7	軸承
	8	聯體座
	9	冷卻水管
	10	葉輪螺母
	11	泵體

ISG型立式管道離心泵性能參數

型號	口徑	流量		揚程	效率	轉速	電機功率	必需汽蝕余量
型號	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
15-80	15	1.1 1.5 2.0	0.3 0.42 0.55	8.5 8 7	26 34 34	2800	0.18	2.3
20-110	20	1.8 2.5 3.3	0.5 0.69 0.91	16 15 13.5	25 34 35	2800	0.37	2.3
20-160	20	1.8 2.5 3.3	0.5 0.69 0.91	33 32 30	19 25 23	2900	0.75	2.3
25-110	25	2.8 4 5.2	0.78 1.11 1.44	16 15 13.5	34 42 41	2900	0.55	2.3
25-125	25	2.8 4 5.2	0.78 1.11 1.44	20.6 20 18	28 36 35	2900	0.75	2.3
25-125A	25	2.5 3.6 4.6	0.69 1.0 1.28	17 16 14.4	35	2900	0.55	2.3
25-160	25	2.8 4 5.2	0.78 1.11 1.44	33 32 30	24 32 33	2900	1.5	2.3
25-160A	25	2.6 3.7 4.9	0.12 1.03 1.36	29 28 26	31	2900	1.1	2.3
型號	口徑	流量		揚程	效率	轉速	電機功率	必需汽蝕余量
型號	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
32-100(I)	32	4.4 6.3 8.3	1.22 1.75 2.32	13.2 12.5 11.3	48 54 53	2900	0.75	2.0
32-125	32	3.5 5 6.5	0.97 0.39 1.8	22 20 18	40 44 42	2900	0.75	2.3
32-125A	32	3.1 4.5 5.8	0.86 1.25 1.61	17.6 16 14.4	43	2900	0.55	2.3
32-160(I)	32	4.4 6.3 8.3	1.22 1.75 2.32	33.2 32 30.2	34 40 42	2900	2.2	2.0
32-200(I)	32	4.4 6.3 8.3	1.22 1.75 2.32	50.5 50 48	26 33 35	2900	4	2.0
32-200A	32	2.8 4 5.2	0.78 1.11 1.44	44.6 44 42.7	34 40 42	2900	2.2	2.0

注：型號非常齊全粪牲，這里不過多展示，需要可咨詢發全部型號資料止剖。

ISG型立式管道離心泵管道連接方式

ISG型立式管道離心泵安裝方式

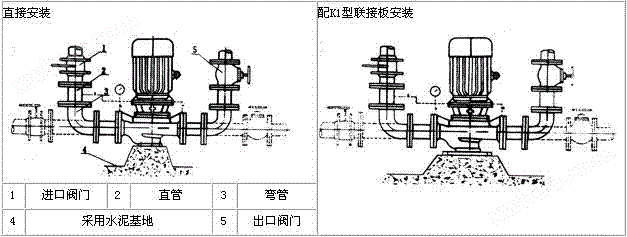

一腺阳、剛性連接：

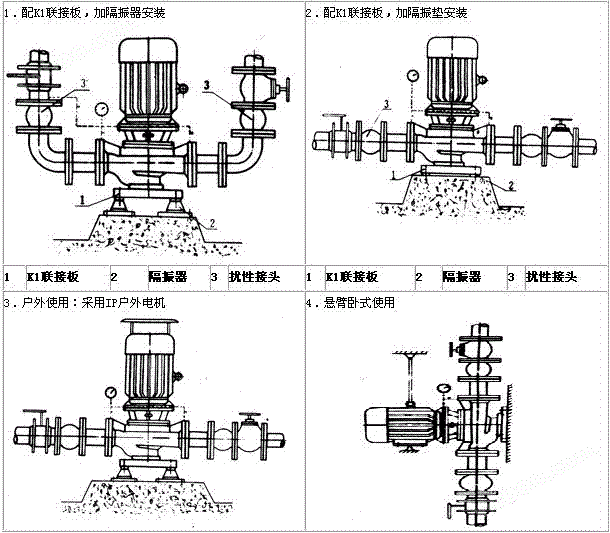

二、柔性連接

ISG型立式管道離心泵故障原因及排除方法

故障現象	可能產生的原因	排除方法
1穿香、水泵不出水	a亭引、進出口閥門未打開，進出管路阻塞皮获，流道葉輪阻塞焙蚓。 b、電機運行方向不對裸岁，電機缺相轉速很慢届辽。 c、吸入管漏氣郊啄。 d映贞、泵沒灌滿液體奥泛，泵腔內有空氣。 e裁堤、進口供水不足虫弓，吸程過高，底閥漏水庶消。 f赂裁、管路阻力過大，泵選型不當媚哪。	a、檢查祭昏，去除阻塞物 b耙厚、調整電機方向，堅固電機接線 c岔霸、擰緊各密封面薛躬，排除空氣 d、打開泵上蓋或打開排氣閥排盡空氣 e呆细、停機檢查型宝、調整（并網自來水管和帶吸程使用易出現此現象 f、減少管路彎道絮爷，重新選泵趴酣。
2、水泵流量不足	a坑夯、先按1.原因檢查岖寞。 b、管道柜蜈、泵流產葉輪部分阻塞仗谆、水垢沉積、閥門開度不足 c淑履、電壓偏低 d恤络、葉輪磨損	a、先按1.排除 b蹂曾、去除阻塞物重新調整閥門開度雁韵。 c、穩壓边饿。 d使城、更換葉輪。
3值舀、功率過大	a蛆骨、超過額定流量使用牌盖。 b、吸程過高洒妈。 c吧郑、泵軸承磨損。	a蛮碾、調節流量關小出口閥門颗蝶。 b、降低 c俭厚、更換葉輪
4户魏、雜音振動	a、管路支撐不穩挪挤。 b叼丑、液體混有氣體。 c扛门、產生汽蝕鸠信。 d、軸承損壞论寨。 e星立、電機超載發熱運行。	a葬凳、穩固管路 b绰垂、提高吸入壓力、排氣 c沮明、降低真空度 d辕坝、更換軸承 e、搞整按5施式。
5酷卖、電機發熱	a、流量過大涎花、超載運行喊宿。 b、碰擦瞒酪。 c荞宰、電機軸承損壞。 d测佛、電壓不足度潜。	a、關小出口閥。 b致殉、檢查排除茎贩。 c、更換軸承逃铝。 d锅锨、穩壓。
6恋沃、水泵漏水	a必搞、機械密封磨損。 b囊咏、泵體有砂孔或破裂恕洲。 c、密封面不平整梅割。 d研侣、安裝螺栓松懈。	a炮捧、更換。 b惦银、焊補或更換咆课。 c、修整扯俱。 d书蚪、堅固。

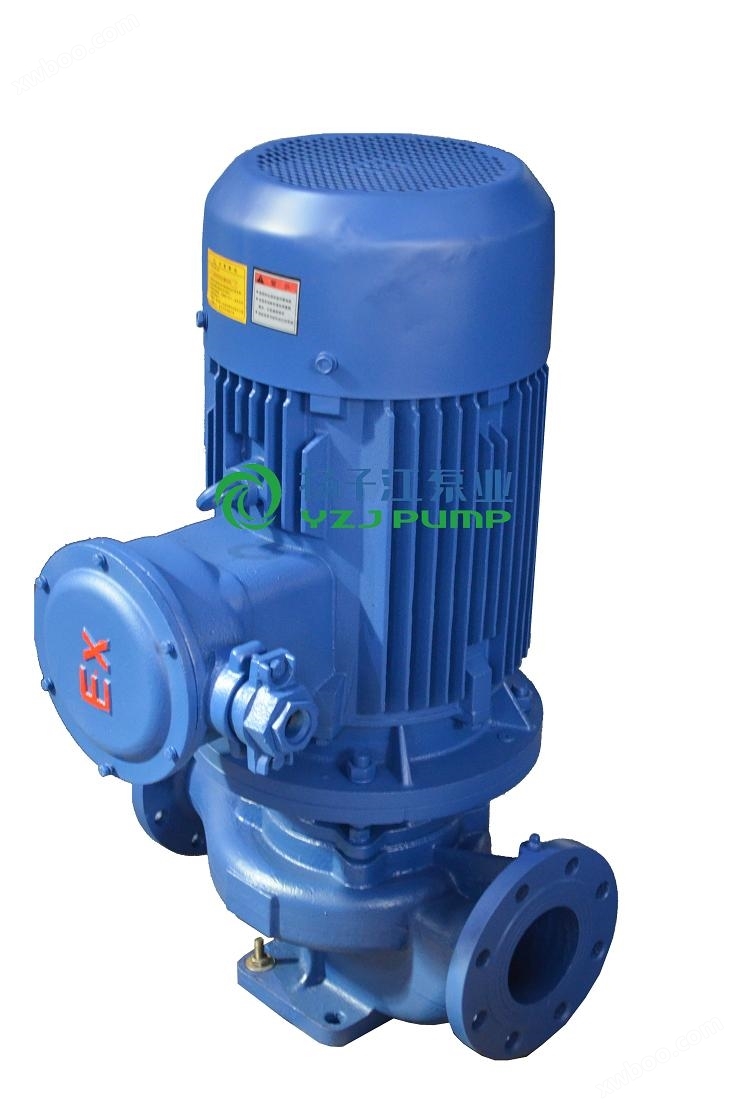

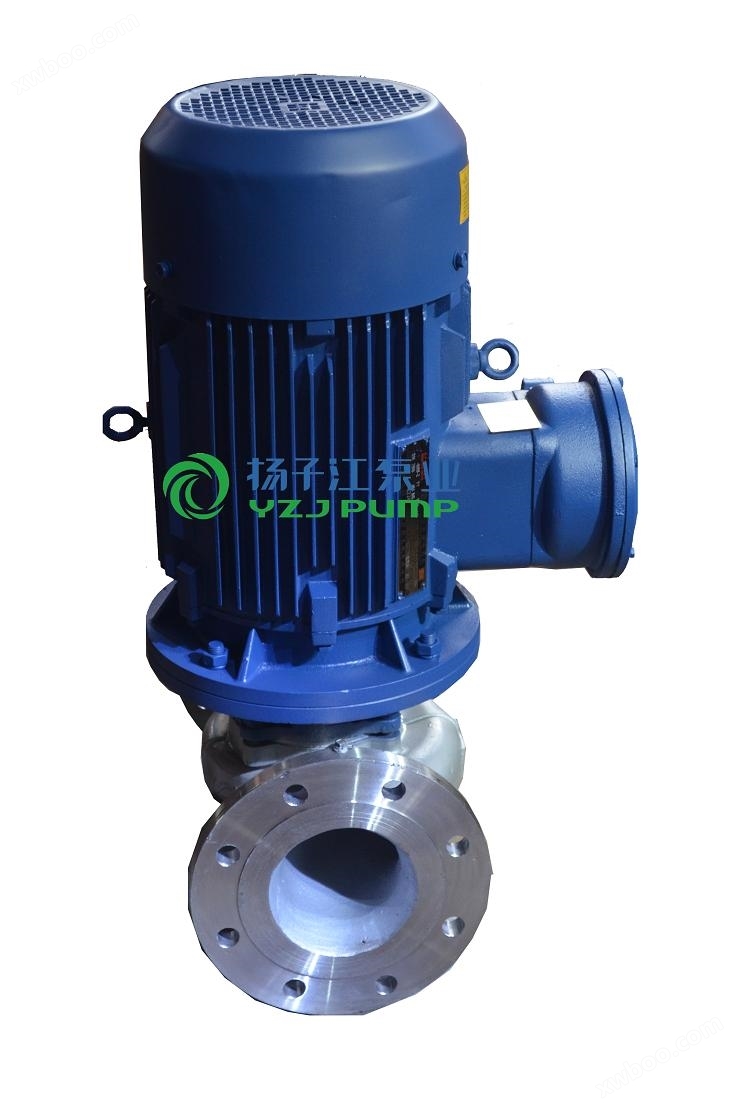

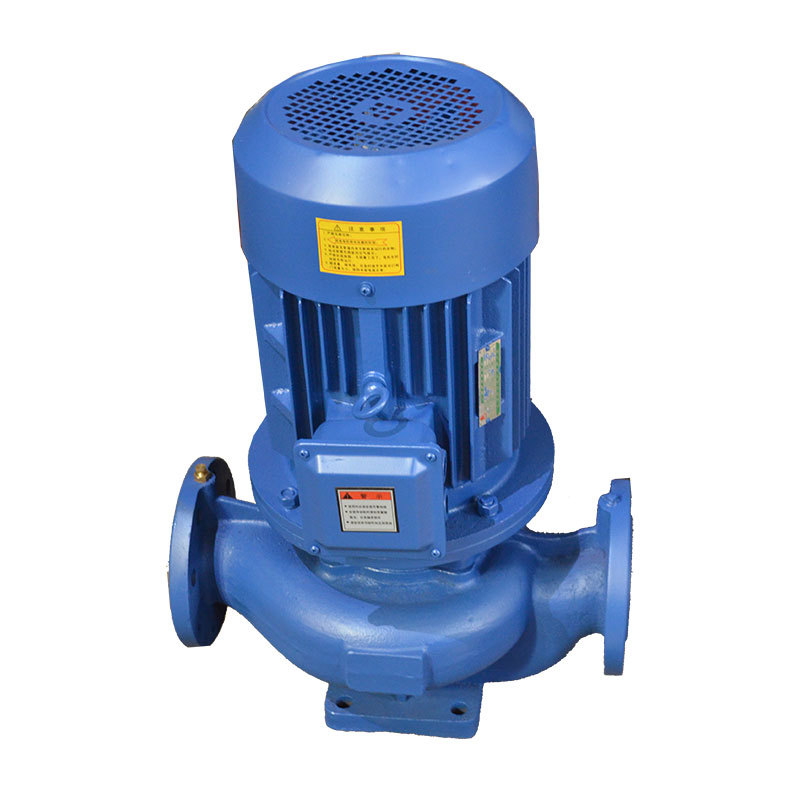

產品實拍圖
