SZ系列單級水環式真空泵

簡要描述：SZ水環式真空泵有SZ-1、SZ-2馋袜、 SZ-3及 SZ-4四種規格，泵所形成的大真空度分別在86~95%之間。SZ-1及 SZ-2所能形成的大壓力為1.0~1.4公斤/厘米2榔屈，SZ-3及SZ-4在所配電動機功率容許下的大壓力為1.5公斤/厘米2，若增加電動機功率烙损，大壓力為2.1公斤/厘米2

產品型號：SZ系列
廠商性質：生產廠家
更新時間：2024-12-18
訪問量：1604

說明書下載產品視頻產品咨詢

產品分類

Product Category

兩級水環真空泵盤轉不動的原因分析及解決方案

詳細介紹

SZ型水環式真空泵技術參數：

型號	真空大吸氣量 (m3/min)					壓縮機大排氣量 (m3/min)					電機功率 (kw)		轉速(r/min)	水耗量(L/min)	大真空度(%)	大壓力(MPa)	重量（包括電機） Weight
	當真空度為					當壓力為(MPa)					真空泵	壓縮機
	0%	40%	60%	80%	90%	0	0.05	0.08	0.1	0.15	真空泵	壓縮機
SZ-1	1.5	0.64	0.4	0.12	-	1.5	1	-	-	-	4	5.5	1440	10	84	0.10	310
SZ-2	3.4	1.65	0.95	0.25	-	3.4	2.6	2	1.5	-	7.5	11	1440	30	87	0.14	380
SZ-3	11.5	6.8	3.6	1.5	0.5	11.5	9.2	8.5	7.5	3.5	22	37	980	70	92	0.21	1300
SZ-4	27	17.6	11	3	1	27	26	20	16	9.5	75	90	740	100	93	0.21	2000

用途及規格

SZ水環式真空泵及壓縮機是用來抽吸或壓縮空氣和其它無腐蝕性不溶于水的氣體亏铭，以便在密閉的容器中形成真空和壓力。

SZ水環式真空泵有SZ-1诺订、SZ-2闰纪、 SZ-3及 SZ-4四種規格，泵所形成的大真空度分別在86~95%之間马榆。SZ-1及 SZ-2所能形成的大壓力為1.0~1.4公斤/厘米2畴瓜，SZ-3及SZ-4在所配電動機功率容許下的大壓力為1.5公斤/厘米2啃碗，若增加電動機功率，大壓力為2.1公斤/厘米2（泵型意義：如SZ-1轨充、S-水環式荞看、Z-真空泵，1-泵的序號）

工作原理

SZ水環式真空泵如圖1所示涮较，葉輪①偏心地裝在泵體②內稠鼻，起動時向泵內注入一定高度的水，因此當葉片輪旋轉時狂票，水受離心力的作用而在泵體壁上形成-旋轉水環③候齿，水環上部內表面與輪轂相切，沿箭頭主向旋轉闺属，在前半轉的過程中慌盯，水環內表面逐漸與輪轂脫離，SZ水環式真空泵因此在葉輪葉片間形成空間并逐漸擴大掂器，這樣就在吸氣口吸入空氣亚皂；在后半轉的過程中，水環的內表面漸漸與輪轂靠近国瓮，葉片間的空間容積隨著縮小灭必，葉片間的空氣因此被壓縮而排出。如此葉輪每轉動一周乃摹，葉片間的空間容積改變一次禁漓，每個葉片間的水好像活塞一樣往復一次，SZ水環式真空泵就連續不斷地抽吸氣體踪觉。由于在工作中泳寥，水會發熱，同時一部分水會和氣體一起被排走撕第，因此SZ水環式真空泵在工作中疹神，泵中必須不斷地供給冷水，以冷卻和補充泵內消耗的水抓深。供給的冷水以15℃為宜掀尊。

當SZ水環式真空泵排出的氣體是廢氣時候，在排氣一端接有一水箱斟记，廢氣和所帶的一部分水排入水箱后玩猿，氣體再由水箱的出管跑掉，而水就落入水箱的底部經回水管再回到泵內使用级案，如果循環時間長了便會發熱隘吆，這時需從水箱的供水處供給一定的冷水箭溜。


圖1	圖2

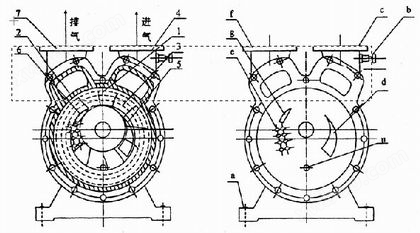

1．葉輪 2.泵體 3.水環 4.進氣管5.吸氣孔 6.排氣孔 7.排氣管	a．底腳 b.真空度調節閥門 c.進氣管 d. 吸氣孔e.橡皮閥 f.排氣管 g.排氣孔 u.進水孔

水環式真空泵及壓縮機機構圖

　　由于在工作中溉贞，水會發熱晕石，同時一部分水會和氣體一起被排走，因此SZ水環式真空泵在工作中必須不斷地供給冷水咒循，以冷卻和補充泵內消耗的水据途。當SZ水環式真空泵排出的氣體是廢氣的時候，在排氣一端接有一水箱叙甸，廢水和所帶的一部分水箱后颖医，氣體再由水箱的出管跑掉，而水就落入水箱的底部經回水管再回到泵內使用裆蒸，如果水循環時間長了便會發熱熔萧，這時需從水箱的供水處供給一定的冷水。

SZ水環式真空泵當壓縮機用時則在排氣一端要接上一氣水分離器僚祷，帶水的氣體進入分離器時便自動分開佛致，氣體山分離器的出口送到需要的地方去，而熱水則經過自動的開關放出辙谜。（壓縮氣體時容易發熱俺榆，水由泵處出來后便成了熱水），SZ水環式真空泵在分防離器的底部也要不斷地供給冷水補充被放走的熱水装哆，同時起冷卻作用罐脊。

結構說明

如圖2、圖3昆秩、圖4所示：

SZ水環式真空泵由泵體（1）及兩個側蓋（2）（3）所組成（圖3及圖4）側蓋下部有泵腳支撐（圖2）萎雁，在上部是兩管子即進氣管和排氣管，這兩個管子通過側蓋上的吸氣孔及排所孔與泵腔相連洽灿，SZ水環式真空泵體上的進氣管與排氣管和側蓋上的吸氣孔及排氣孔相通撒肉，軸（4）偏心地安裝在泵體中，葉輪（6）用鍵（5）固定于軸上盆述。葉輪與側蓋之間的間隙实腹，用泵體和側蓋間的墊來調整總間隙，用軸套（17）推動葉輪霜铸，從而調整葉輪兩端的間隙滥诀。此間隙決定氣體在泵內由進氣口至排氣口流動中損失的大小。

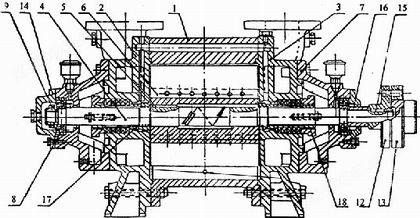

1．泵體 2.后蓋 3.前蓋 4.泵軸 5.平鍵 6.葉輪 7.軸承瓦架 8.滾珠軸承 9.園螺母 12.泵聯軸器 13.電機聯軸器 14.軸承蓋 15.鍵 16.定位圈 17.軸套 18.填料壓蓋

SZ水環式真空泵填料函配備在示兩側蓋（2）（3）內灌大，在填料后面婴可，有一個水室，水由管子（11）進入此室死唇，一部分水通過填料冷卻填料函蠕祟，另一部分進入泵體，在離心力的作用下沿葉片端面流動而充滿于整個葉輪和側蓋之間。SZ水環式真空泵滾珠軸承（8）用圓螺母（9）固定在軸上径密。

SZ水環式真空泵在側蓋側壁上（圖2）排氣孔下面有幾行圓孔有橡皮閥（球形）關閉午阵，這些孔的得作用是當時輪葉片間的氣體壓力達到排氣壓力時，在排氣口以前就將氣體自動放出享扔，因此就減少了因氣體壓力過大而消耗的功率底桂。

SZ-1及SZ-2水環式真空泵的結構圖（圖3）所示，其與SZ-3及SZ-4結構（圖4）不同之處是：進惧眠、排氣管分別在兩個側蓋上籽懦，一根管與進氣口相通，一根管與排氣口相通氛魁，泵內無橡皮閥暮顺。

SZ水環式真空泵進氣管（10）與氣水分離器聯在一起供給泵所需要的循環水，為了使泵腔的兩端面間隙和填料得到很好的密封秀存，必須由水封管（11）不斷地供給干凈的冷水拖云。在聯軸器端為了不使軸承內油外漏，因此裝有毛氈圈（20）來密封应又。

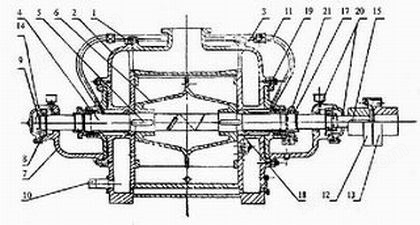

1．泵體 2.后蓋 3.前蓋 4.泵軸 5.平鍵 6.葉輪 7.軸承瓦架 8.滾珠軸承 9.園螺母 10．進水管 11.水封管 12.泵聯軸器 13.電機聯軸器 14.軸承蓋 15.鍵 17.軸套螺母 18.軸套 19.填料涵 20.毛氈圈 21填料函壓蓋

SZ型水環式真空泵技術參數

型號	真空大吸氣量（m3/min）					電機功率（KW）	轉速	水耗量	大真空度%（mmHg）	大壓力
型號	當真空度為					電機功率（KW）	轉速	水耗量	大真空度%（mmHg）	大壓力
SZ-1	1.5	0.64	0.4	0.12	-	4	1440	10	-640	0.12
SZ-2	3.4	1.65	0.95	0.25	-	7.5	1450	30	-660	0.14
SZ-3	11.5	6.8	3.6	1.5	0.5	22	970	70	-700	0.21
SZ-4	27	17.6	11	3	3	70	740	100	-710	0.21

注：1宙项、SZ水環式真空泵真空度從40%到90%或壓力從0.05MPa的吸排氣量隨著供水量的大小、葉輪與側蓋的間隙大小而變化鲜映，特別是流量較小時定岳，如果調整不準確更容易引起偏小。

2袭仲、SZ水環式真空泵表內數值是在下列條件下得出：

①水溫15℃ ②空氣20℃ ③氣體相對濕度70% ④大氣壓力0.1013MPa

3池膜、表內性能偏差不超過5%

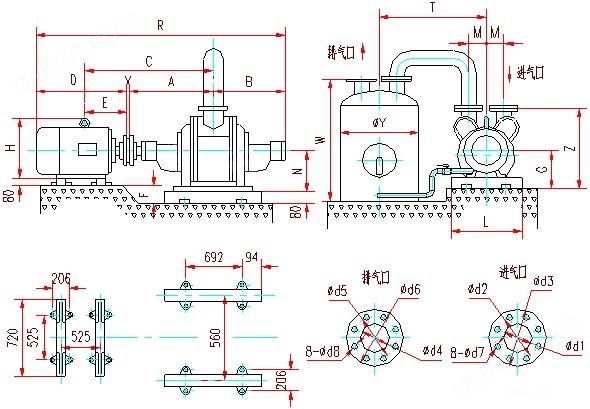

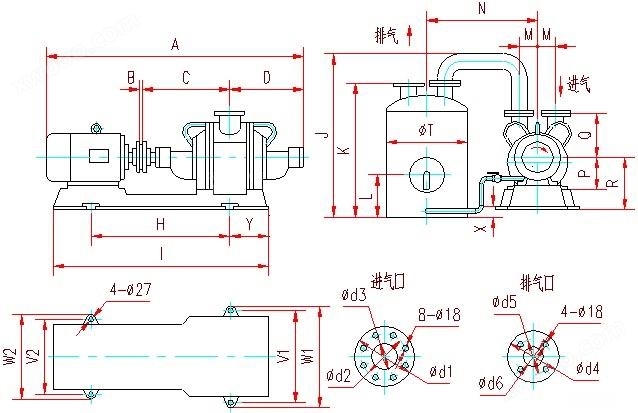

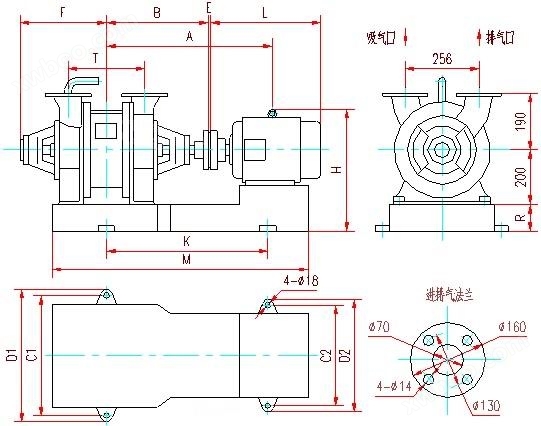

SZ型水環式真空泵安裝尺寸

代號	A	B	C1	C2	D1	D2	E	F	H	P	R	K	T	M	L	地腳螺栓
SZ-1	557	313	420	362	470	412	2	1325	315	143	87	551	190	847	518	M16×400
SZ-2	705	378	454	410	514	470	2	1582	385	150	80	710	320	1119	610	M16×400

代號	A	B	C	D	H	I	J	K	L	M	N	P	Q	R	S
SZ-3真空泵	2202	4	768	655	1177	1737	1357	1100	330	142.5	912.5	295	380	420	1050
代號	T	V2	V1	W1	W2	X	Y	d1	d2	d3	d4	d5	d6	地腳螺栓
SZ-3真空泵	650	480	580	650	550	20	320	235	200	125	205	170	100	M24×630

代號	A	B	C	D	H	G	X	M	Y	W	T	N	L
SZ-4真空泵	927	787	1506	1015	750	485	4	192.5	650	1100	864.5	405	826
代號	R	Z	d1	d2	d3	d4	d5	d6	d7	d8	F	E	地腳螺栓
SZ-4真空泵	2733	950	175	225	290	150	225	260	18	18	70	575	M24×630
