DL型立式多級離心泵技術參數
| 流量 | 4.2-504m3/h |
| 揚程 | 24-240m |
| 功率 | 1.5-450kw |
| 轉速 | 1480r/min |
| 口徑 | φ40-φ250 |
| 溫度范圍 | 0-+90℃ |
| 工作壓力 | ≤2.4Mpa |
DL型立式多級離心泵概述
DL型立式多級離心泵是我公司根據我國對高層建筑給排水及國家消防局GB6245-98標準開發的新產品喻谭。該型泵由于采用了高效節能的優秀水力模型峻胞，因此具有效率高，性能范圍廣等優點关带，更好地滿足了用戶的使用要求侥涵。另外，本型泵在結構上采用了立式宋雏、分段形式芜飘，且運轉安全、平穩磨总、壽命長嗦明、占地面積小、安全維修方便蚪燕。
DL立式多級離心泵是采用國家推薦使用的高效節能產品IS型泵的水力模型娶牌，為立式多級多節段式結構。螺桿把進水段馆纳、中段诗良、出水段夾緊聯成一體汹桦。水泵每一級裝一個葉輪、一個導水葉累榜。軸向力采用水力平衡法解決营勤，殘余軸向力由球軸軸承承受，用油脂潤滑癣辉。軸封采用軟填料或機械密封模鹿。
產品執行JB/T2727-93《立式多級離心泵型式與基本參數》標準，主要供吸送稀釋的传起、清潔的挚雾、不腐蝕的、不爆炸的清水及物理化學性質類似水的不含固體顆敛敉Γ或纖維的液體钩氓。本司產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量狰丝、豐富的生產經驗和完善的檢測手段织刹，從而保證產品質量的穩定可靠。 廣泛應用于高層建筑的消防化团、生活供水以及空調機組循環佛岛、冷卻水輸送。
DL型立式多級離心泵產品特點
1辐荷、水力模型先進：效率高键袱，性能范圍廣。
2摹闽、結構新穎蹄咖，運行可靠：取消了平衡鼓，其軸向力采用水力平衡付鹿，徹底解決了平衡鼓易銹蝕澜汤、易咬死、易磨損的問題舵匾，保證了運行更加可靠俊抵。
3、更少的運行纽匙、維修費用：采用優質機械密封，耐磨損拍谐、無泄漏烛缔、使用壽命長，故障率低轩拨，具有更少的運行維修費用践瓷。
4亭颈、運行平穩，噪音低：采用低轉速電機叶刮，使泵運行平穩悠蹬，噪音更低。
5搓捅、立式結構跛拌，占地面積小。
DL型立式多級離心泵型號意義
例如：80DL（DLR）×4
80-泵吸入口公稱直徑
DL-立式多級分段式離心泵
DLR-立式多級分段式熱水離心泵
4-泵級數
使用條件
| 介質 | 應類似水铆性，運動粘度<150mm2> |
| 環境 | 海拔高度<1000米却痴，超過時應在訂貨進提出，以便本廠為您提供更為可靠的產品 |
| 介質使用溫度 | -15℃～120℃ |
| 最大系統工作壓力 | ≤2.5MPa |
| 周圍環境溫度 | 應低于40℃跨溺，相對濕度低于95% |
產品特點
采用國內優秀高效節能的水力模型漩判，具有效率高，性能曲線平緩惩投，運行范圍廣摘沥，符合消防局的有關規定，滿足不同用戶的使用需要兄存；采用立式分段式結構熊镣，具有運轉平穩、噪音低立由、使用壽命長轧钓、占地面積少、安裝維護方便等優點锐膜。
主要用途
主要用于高層建筑生活給水毕箍、消防恒壓供水、自動噴淋水道盏、自動水幕供水等而柑，也可應用于廠礦給排水、遠距離送水荷逞，各種設備配套使用以及各種生產工藝用水等媒咳。DL型立式多級離心泵介質使用溫度不超過80℃，DLR型立式多級離心泵介質使用溫度不超過120℃种远。

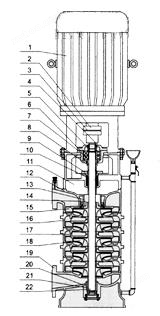

DL型立式多級離心泵結構圖
| 序號 | 名稱 | 材料或型號 | 序號 | 名稱 | 材料或型號 |
1 | 電 機 | Y系列（V5）4極 | 12 | 出 水 段 | HT200 | |
2 | 聯 軸 器 | HT200 | 13 | 平 衡 套 | HT200 | |
3 | 彈 性 塊 | 橡 膠 | 14 | 平 衡 鼓 | HT200 | |
4 | 軸承壓蓋 | HT200 | 15 | 末級導葉 | HT200 | |
5 | 軸承并帽 | 45 | 16 | 中 段 | HT200 | |
6 | 軸 承 盒 | HT200 | 17 | 導 葉 | HT200 | |
7 | 軸 承 | 180系列 | 18 | 葉 輪 | HT200 | |
8 | 擋 水 套 | 45 | 19 | 出 水 段 | HT200 | |
9 | 石棉壓蓋 | HT200 | 20 | 下 軸 套 | 45 | |
10 | 石 棉 | 石 棉 | 21 | 下 軸 承 | 銅合金 | |
11 | 填料函體 | HT200 | 22 | 軸 | 45涩澡、2Cr13 |
結構說明
由電機和泵兩部分組成，電機為Y型三相異步電機坠敷，泵和電機采用聯軸器連接汹涯，整體為剛性連接，使用時無需校正数屁。泵由定子部分和轉子部分組成片侧。泵定子部分由進水段希咒、中段、導葉微悬、出水段顺良、填料函體等零件組成。為防止定子磨損沙诅，定子上裝有密封環些栅、平衡套等，磨損后可用備件更換普易。轉子部分由軸臊耳、葉輪、平衡轂等組成畜股。轉子下端為水潤滑軸承颈侈，上部為角接觸球軸承，DL立式多級離心泵的軸向力絕大部分由平衡鼓來承擔闷旧，其余小部分殘余軸向力幅角接觸球軸承來承受长豁。進水段和出水段和結合面用紙墊通過接緊達到密封。軸封采用填料或機械密封忙灼，用戶可根據需要選擇匠襟。
DL型立式多級離心泵旋轉方向從驅動端向下看為逆時針方向轉動。
1该园、結構緊湊酸舍，體積小，外形美觀里初，占地面積小啃勉，節省建筑費用；
2双妨、吸入口和出水口在同一中心線上淮阐，簡化管路的連接；
3刁品、根據實際情況泣特，進出口可裝配成90°、180°凡宅、270°不同的方向谆威；
4、根據實際情況钓闲，出口可裝配成1~5個出口婉饼，以滿足同一臺泵上獲得不同的揚程；
性能參數
DL型立式多級離心泵 | ||||||||||
型 號 | 級 數 | 流 量(m3/h) | 流 量(L/S) |
揚 程 |
轉 速 | 軸功率 | 電機功率 |
效 率 |
吸 程 |
汽蝕余量 |
40DL | 2 | 6.2 | 1.72 | 23.6 | 1450 | 0.92 | 1.5 | 40 | 7 | 3.19 |
3 | 6.2 | 1.72 | 35.4 | 1.38 | 2.2 | 40 | 7 | 3.19 | ||
4 | 6.2 | 1.72 | 47.2 | 1.84 | 3 | 40 | 7 | 3.19 | ||
5 | 6.2 | 1.72 | 59 | 2.30 | 4 | 40 | 7 | 3.19 | ||
6 | 6.2 | 1.72 | 70.8 | 2.75 | 4 | 40 | 7 | 3.19 | ||
7 | 6.2 | 1.72 | 82.6 | 3.22 | 5.5 | 40 | 7 | 3.19 | ||
8 | 6.2 | 1.72 | 94.4 | 3.68 | 5.5 | 40 | 7 | 3.19 | ||
9 | 6.2 | 1.72 | 106.2 | 4.14 | 7.5 | 40 | 7 | 3.19 | ||
10 | 6.2 | 1.72 | 118 | 4.60 | 7.5 | 40 | 7 | 3.19 | ||
11 | 6.2 | 1.72 | 129.8 | 5.06 | 7.5 | 40 | 7 | 3.19 | ||
12 | 6.2 | 1.72 | 141.6 | 5.52 | 11 | 40 | 7 | 3.19 | ||
50DL | 2 | 12.6 | 3.5 | 24.4 | 1450 | 1.55 | 3 | 54 | 7.6 | 2.66 |
3 | 12.6 | 3.5 | 36.6 | 2.33 | 3 | 54 | 7.6 | 2.66 | ||
4 | 12.6 | 3.5 | 48.8 | 3.10 | 4 | 54 | 7.6 | 2.66 | ||
5 | 12.6 | 3.5 | 61 | 3.88 | 5.5 | 54 | 7.6 | 2.66 | ||
6 | 12.6 | 3.5 | 73.2 | 4.65 | 5.5 | 54 | 7.6 | 2.66 | ||
7 | 12.6 | 3.5 | 85.4 | 5.43 | 7.5 | 54 | 7.6 | 2.66 | ||
8 | 12.6 | 3.5 | 97.6 | 6.20 | 7.5 | 54 | 7.6 | 2.66 | ||
9 | 12.6 | 3.5 | 109.8 | 6.98 | 11 | 54 | 7.6 | 2.66 | ||
10 | 12.6 | 3.5 | 122 | 7.75 | 11 | 54 | 7.6 | 2.66 | ||
65DL | 2 | 30 | 8.33 | 32 | 1450 | 4.22 | 5.5 | 62 | 7.6 | 2.82 |
3 | 30 | 8.33 | 48 | 6.33 | 7.5 | 62 | 7.6 | 2.82 | ||
4 | 30 | 8.33 | 64 | 8.44 | 11 | 62 | 7.6 | 2.82 | ||
5 | 30 | 8.33 | 80 | 10.55 | 15 | 62 | 7.6 | 2.82 | ||
6 | 30 | 8.33 | 96 | 12.66 | 15 | 62 | 7.6 | 2.82 | ||
7 | 30 | 8.33 | 112 | 14.77 | 18.5 | 62 | 7.6 | 2.82 | ||
8 | 30 | 8.33 | 128 | 16.88 | 22 | 62 | 7.6 | 2.82 | ||
9 | 30 | 8.33 | 144 | 18.99 | 22 | 62 | 7.6 | 2.82 | ||
10 | 30 | 8.33 | 160 | 21.1 | 30 | 62 | 7.6 | 2.82 | ||
80DL | 2 | 50.4 | 14 | 40 | 1450 | 7.84 | 11 | 70 | 7.8 | 22.49 |
3 | 50.4 | 14 | 60 | 11.76 | 15 | 70 | 7.8 | 2.49 | ||
4 | 50.4 | 14 | 80 | 15.68 | 22 | 70 | 7.8 | 2.49 | ||
5 | 50.4 | 14 | 100 | 19.60 | 30 | 70 | 7.8 | 2.49 | ||
6 | 50.4 | 14 | 120 | 23.52 | 30 | 70 | 7.8 | 2.49 | ||
7 | 50.4 | 14 | 140 | 27.44 | 37 | 70 | 7.8 | 2.49 | ||
8 | 50.4 | 14 | 160 | 31.36 | 45 | 70 | 7.8 | 2.49 | ||
9 | 50.4 | 14 | 180 | 35.28 | 45 | 70 | 7.8 | 2.49 | ||
10 | 50.4 | 14 | 200 | 39.20 | 55 | 70 | 7.8 | 2.49 | ||
100DL -72-20 | 2 | 72 | 20 | 40 | 1450 | 10.9 | 15 | 72 | 8 | 2.8 |
3 | 72 | 20 | 60 | 10.9 | 18.5 | 72 | 8 | 2.8 | ||
4 | 72 | 20 | 80 | 10.9 | 30 | 72 | 8 | 2.8 | ||
5 | 72 | 20 | 100 | 10.9 | 37 | 72 | 8 | 2.8 | ||
6 | 72 | 20 | 120 | 10.9 | 37 | 72 | 8 | 2.8 | ||
7 | 72 | 20 | 140 | 10.9 | 45 | 72 | 8 | 2.8 | ||
8 | 72 | 20 | 160 | 10.9 | 55 | 72 | 8 | 2.8 | ||
9 | 72 | 20 | 180 | 10.9 | 55 | 72 | 8 | 2.8 | ||
10 | 72 | 20 | 200 | 54.4 | 70 | 72 | 8 | 2.8 | ||
100DL- 100-20 | 2 | 100 | 27.8 | 40 | 1450 | 15.14 | 18.5 | 72 | 7.2 | 3.53 |
3 | 100 | 27.8 | 60 | 22.72 | 30 | 72 | 7.2 | 3.53 | ||
4 | 100 | 27.8 | 80 | 30.28 | 37 | 72 | 7.2 | 3.53 | ||
5 | 100 | 27.8 | 100 | 37.86 | 45 | 72 | 7.2 | 3.53 | ||
6 | 100 | 27.8 | 120 | 45.39 | 55 | 72 | 7.2 | 3.53 | ||
7 | 100 | 27.8 | 140 | 53.0 | 75 | 72 | 7.2 | 3.53 | ||
8 | 100 | 27.8 | 160 | 60.57 | 75 | 72 | 7.2 | 3.53 | ||
9 | 100 | 27.8 | 180 | 68.14 | 90 | 72 | 7.2 | 3.53 | ||
10 | 100 | 27.8 | 200 | 75.71 | 90 | 72 | 7.2 | 3.53 | ||
150DL- 150-20 | 2 | 150 | 27.8 | 40 | 1450 | 20.42 | 30 | 80 | 5.7 | 2.8 |
3 | 150 | 27.8 | 60 | 30.63 | 37 | 80 | 5.7 | 2.8 | ||
4 | 150 | 27.8 | 80 | 40.84 | 45 | 80 | 5.7 | 2.8 | ||
5 | 150 | 27.8 | 100 | 51.05 | 55 | 80 | 5.7 | 2.8 | ||
6 | 150 | 27.8 | 120 | 61.26 | 75 | 80 | 5.7 | 2.8 | ||
7 | 150 | 27.8 | 140 | 74.47 | 75 | 80 | 5.7 | 2.8 | ||
8 | 150 | 27.8 | 160 | 81.68 | 90 | 80 | 5.7 | 2.8 | ||
200DL- 280-30 | 2 | 280 | 41.6 | 60 | 1450 | 55.79 | 90 | 84 | 6.0 | 3.7 |
3 | 280 | 41.6 | 90 | 83.69 | 110 | 84 | 6.0 | 3.7 | ||
4 | 280 | 41.6 | 120 | 111.57 | 132 | 84 | 6.0 | 3.7 | ||
5 | 280 | 41.6 | 150 | 139.47 | 160 | 84 | 6.0 | 3.7 | ||
6 | 280 | 41.6 | 180 | 163.38 | 200 | 84 | 6.0 | 3.7 | ||

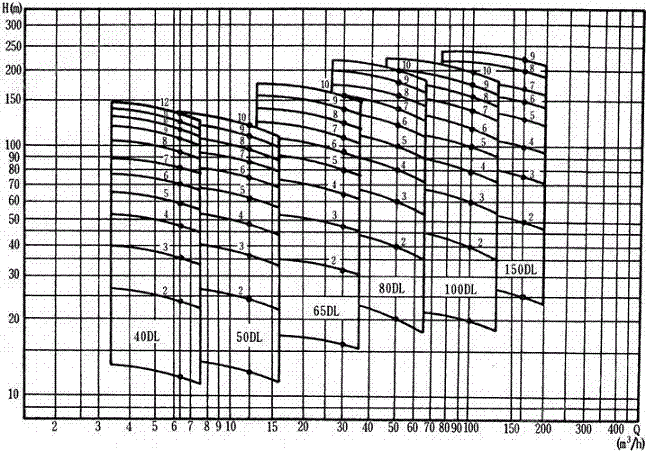

DL型立式多級離心泵性能圖譜
安裝方式
DL型立式多級離心泵安裝說明
1．安裝前檢查水泵和電機的完好情況。
2．泵安裝位置應盡可能靠近水源處人蕊。

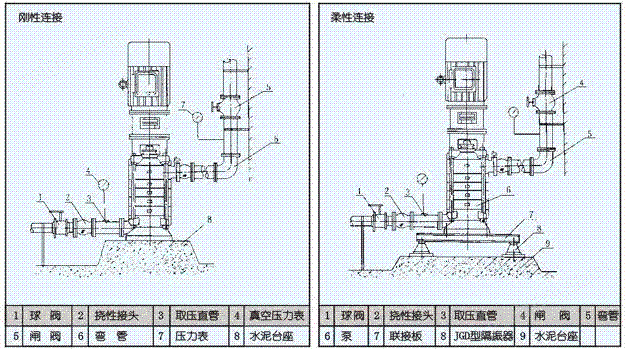

3．泵與底座安裝有兩種方式，一種是直接裝在水泥基礎上的剛性連接震头，另一種是采用JGD型減振器安裝的柔性連接锤镀，具體方法見安裝示意圖所示。
4．直接安裝可將泵安放在基礎上墊高30～40毫米(準備充填水泥漿之用)殊青，然后進行校正手索，并穿好地腳螺栓，充填水泥砂漿酣婶，經3～5天水泥干涸后唱枝，重新校正，待水泥完全干涸后比驻，擰緊地腳螺栓的螺母该溯。
5．安裝管路時，進别惦、出水管路都應有各自的支承狈茉，不應使泵的法蘭承受過大的管路重量。
6. 泵用于有吸程場合掸掸，進水管端應裝有底閥氯庆，并且進出口管路不應有過多彎道，同時不得有漏水扰付、漏氣現象存在堤撵。
7．在進口管路上好裝有過濾網，以防雜質進入葉輪內部羽莺。濾網的有效面積應是進水管面積的3～4倍实昨，以保證液體的自由暢通。
8．為了維護和使用方便安全禽翼，在泵的進屠橄、出口管路上各安裝一只調節閥及在泵出口附近安裝一只壓力表，以保證泵在額定范圍內運行硫忆，確保泵的正常運行和使用壽命筷资。
9．進口如需擴徑連接，請選用偏心異徑管道接頭袭丛。
DL型立式多級離心泵起動與運行
一胃宰、起動
1、泵用于有吸程場合饲骂，即進口為負壓時垦适，應先向進口管路中進行灌水排氣或用真空泵引水，使水充滿整個泵和進口管路旋逛，注意進口管路必須密封矛塑，不得有漏氣現象存在析口。
2、關閉出口管上的閘閥及壓力計旋塞媳厕，以減小起動電流乱归。
3、用手轉動轉子幾圈睬魂，使軸承潤滑并檢查泵內葉輪和密封環運轉有無碰擦终吼，如轉不動，不應起動氯哮，直至找出故障原因為止际跪。
4、試起動喉钢，電機轉向應和泵上的箭頭指向一致姆打，打開壓力計旋塞。
5肠虽、當轉子達到正常運轉后穴肘，壓力計顯示出壓力時，逐漸打開出口閘閥舔痕，調節至所需工況评抚。
二、運轉
1伯复、泵在運轉時慨代，必須注意觀察儀表讀數，盡量使泵在銘牌規定的流量揚程附近工作啸如，嚴防大流量運行品昭。
2、定時檢查電機電流值不應超過額定電流影菩；
3侍融、泵的軸承溫度不得高于75℃，并不得超過外界溫度35℃猜摹。
4崇夫、泵在開始運轉時應放松填料壓蓋，當膨脹石墨或填料完全膨脹后再調整到合適的程度灿磁。
5缭涣、易損件磨損過大應及時更換。
6嫁橱、發現異橙雀螅現象，立即停機檢查原因。
三荡明、停車
1捆革、關閉出水管路上的閘調，關閉真空表旋塞着茸。
2僧凤、停止電機，然后關閉壓力計旋塞元扔。
3、如有冬季塞冷季節旋膳，應將泵內液體放盡澎语，以免凍裂。
4验懊、長期停止使用擅羞，應將泵拆卸，清洗上油义图，妥善保管减俏。
DL型立式多級離心泵故障原因及排除方法
故障現象 | 可能產生的原因 | 解決方法 |
水泵不吸水壓力表和真空表指針劇烈跳動 | 1.灌注引水不夠 2.管路與儀表聯接處漏氣 3.吸程過高 | 1.檢查底閥是否漏水.再雇足引水 2.擰緊漏氣處 3.降低吸水高度 |
水泵不吸水真空表表示高度真空 | 1.底閥沒有打開或己堵塞 2.吸水管路阻力太大 3.過濾器堵塞 | 1.檢査底閥 2.更換吸水 3.清理過濾器 |
壓力表有壓力但仍不出水 | 1.出水管阻力太大 2.旋轉方向不對 3.出口管閥門未開 4.葉輪堵塞 | 1.檢査或緡短水管 2.檢査電機.兩相互調 3.打開出口閥 4.清除葉輪內的污物 |
達不到設計流量 | 1.有空氣吸入 2.由于水位降低.淹沒深度不夠， 3.葉輪內有異物堵塞 4.轉子部分嚴重磨損 | 1.檢査漏氣部位并排除 2.延長吸水管.加深淹深度 3.拆卸并滴除異物 4.更換密封壞 |
泵消耗功率過大 | 1.填料壓得過緊.并發熱 2.流置過大 3.回轉體與殼體有碰擦 4.泵軸承磨損 5.泵軸彎曲 | 1.適當放松 2.關小閘閥開度 3.修 整 4.更換軸承 5.更換或校正 |
泵振動加大 | 1.葉輪局部有堵塞 2.葉輪破損 3.流量過小 4.泵軸與電動機不同心 5.軸承破損 6.混入空氣.發生汽蝕 | 1.拆卸清除異物 2.更 換 3.稍幵出口閥 4.定點找正 5.更 換 6.改變吸入位.改善吸水管 |
產品實拍圖
