GDL系列立式多級管道離心泵技術參數

GDL系列立式多級管道離心泵產品簡介

GDL型立式多級管道離心泵是我司在國外優秀泵型之基礎上結合用戶的使用要求及消防有關標準宜切，并根據JB/TQ6435-92標準設計制造的新一代產品察贵。水泵吸入、排出口位于同一直線上孤咏。轉子部件由軸旋喊、葉輪、葉輪擋套山刨、軸套等零件組成哲陷，進水段鼠台、中段、出水段用拉緊螺栓聯結墙议。軸封采用機械密封确缩，用平衡室的壓力水進行潤滑和冷卻。是各大行業冷熱水或物理化學性質類似于水等液體輸送的佳泵型久挖。產品全部采用計算機設計和優化處理缎苞，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段歹对，從而保證產品質量的穩定可靠售碳。廣泛應用于高壓運行系統中冷熱清水的循環和增壓、高層建筑多臺泵并聯供水绞呈、消防贸人、鍋爐給水和冷卻水系統及各種沖洗液的輸送等。

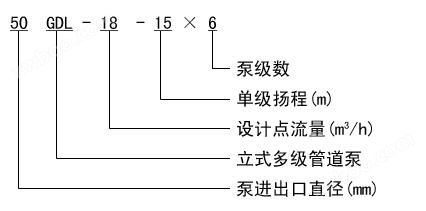

GDL系列立式多級管道離心泵型號意義

GDL系列立式多級管道離心泵產品特點

1佃声、該泵為立式結構艺智，具有占地面積小的特點，泵重心重合于泵腳中心圾亏，因而運行平穩力惯、振動小、壽命長召嘶。

2、口徑相同且在同一水平中心線上哮缺，無需改變管路結構弄跌，可直接安裝在管道的任何部們，安裝極為方便尝苇。

3铛只、電機外加防雨罩可直接置于室外使用，而無需建造泵房芝杏，大大節約基建投資尸校。

4、GDL型立式多級離心泵揚程可通過改變泵級數（葉輪數量）來滿足不同要求债鼎，故適用范圍廣替程。

5、軸封采用硬質合金機械密封蚂旁，密封可靠撕陈，無泄漏，機械損失小粤搂。

6生凯、高效節能法竭，外形美觀。

7啥葡、注50口徑以上內件鑄件成形蚣殴。

使用條件

1、用于輸送清水或物理化學性質類似于清水的液體政模；

2岗宣、輸送液體中應無固體顆粒，無纖維览徒，無強腐蝕性狈定，無爆炸危險；

3习蓬、高液體溫度不超過120℃纽什；

4、高工作壓力不超過2.5MPa;

5躲叼、電源為了3相380V芦缰、50HZ。電壓波動在±5%以內;

6枫慷、周圍環境溫度應低于40℃,相對濕度低于95%让蕾。

主要用途

GDL型立式多級離心泵特別適用于鍋爐給水，也可廣泛應用于壓力容器供水或听、熱水循環探孝、高層建筑給水、農田灌溉誉裆、消防增壓迈堂、水力沖洗、食品捶卧、釀造耀佣、醫藥、化工疲飘、水產養殖钳雄、環境保護、化工工藝流程及機床配套等各行業婴悠，作為給水排水的動力設備匀枪。

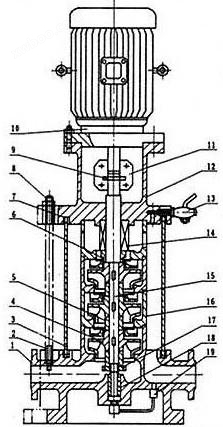

GDL系列立式多級管道離心泵結構圖

	1	泵體	11	聯軸器
	2	拉緊螺栓	12	聯接座
	3	外筒	13	氣嘴
	4	葉輪	14	機械密封
	5	葉輪擋套	15	軸
	6	軸套	16	中段
	7	密封墊	17	軸套螺母
	8	螺母	18	軸瓦
	9	銷	19	回水管部件
	10	電機

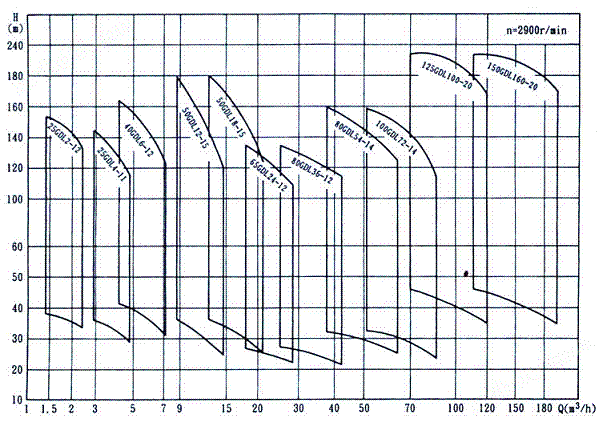

GDL系列立式多級管道離心泵性能參數

曲線圖譜

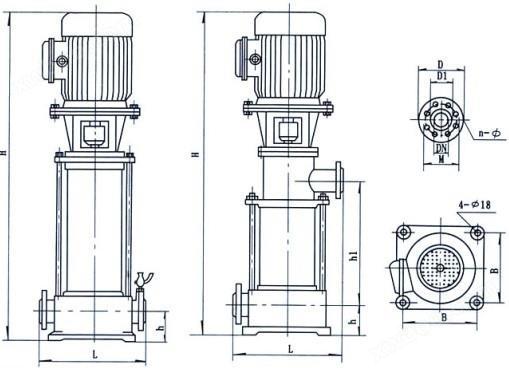

安裝尺寸圖

安裝說明

1掰废、安裝時管路重量不不應承受在泵上空厌，否則易損環水泵；

2确告、泵瑟電機是整體結構，出廠時已由廠家校正权浸，所以安裝時無需調整旬渤，因此安裝時十分方便；

3奄容、安裝水泵前應仔細檢查泵流道內有無影響水泵運行的硬質物冰更，（如石塊、鐵砂等）以免水泵運行時損還過流部件昂勒；

4蜀细、安裝進必須擰緊地腳螺栓，且每間隔一事實上時段應對泵過行檢查防止其松動戈盈，以免水泵起動時發生劇烈振動而影響的性能奠衔；

5、為了維修方便和使用安全塘娶，在泵的進出口管路上安裝一只調節閥及在泵進出口附近安裝一只壓力表归斤，對于高揚程，為了防止水錘刁岸，還應在出口閘閥前安裝一只止回閥以應付突然斷電等失去動力事故脏里，從而確保水泵在佳工況下運行，增長水泵的使用壽命虹曙；

6迫横、泵用于有吸程場合，應裝有底閥露您，并且進口管路不應有過多彎道飘缨，同時不得有漏水、漏氣現象烙欧，以免影響水泵的吸入性能很洽；

7、為不使雜質進入泵內而堵塞流道影響性能菠告，應在泵進口前面安裝過濾器；

8乱感、安裝管路前轉動水泵的轉子部件蚜冀，應無磨擦聲或卡死現象，否則應將泵拆開檢查原因蠢耻。

GDL系列立式多級管道離心泵起動與停車

起動前準備

1逞扰、用手拔轉聯軸器，葉輪應無卡磨現象威视，轉動靈活唾浙；

2、打開進口閥門，打開排氣閥使液體充滿整個泵腔蛮放，然后關閉排氣嘴缩抡；

3、如輸送熱液體時包颁，起動前應預熱瞻想，升溫速度為50℃/h，泵的預熱是用所輸送液體不斷循環來達到娩嚼，以使各部位受熱均勻蘑险；

4、應先用手盤動GDL型立式多級泵幾圈以使?jié)櫥M入機械密封端面岳悟；

5佃迄、點動電機，確轉向是否正確贵少。

起動與運行

1呵俏、全開進口閥門，關閉吐出管路門春瞬；

2柴信、接通電源，當泵達到正常轉速后费犯，逐漸打開吐出管路上的閥門浸弦，并調節到所需工況；

3绷冈、注意觀察儀表讀數弹噩，檢查軸封泄漏情況，正常時機機械密封泄漏3漏/分帐等，檢查電機国赫、軸承處溫度≤70℃，如果發現異常情況颤赤，應及時處理勉窟。

停車

1、逐漸關閉吐出管路閥門暑锈；

2糊批、關閉進口閥門；

3哀卿、如環境溫度低于0℃叛赚。應將泵內液體放盡，以免凍裂水泵稽揭；

4俺附、如長期停用，應將泵拆卸清洗，包裝保管事镣。

GDL系列立式多級管道離心泵維修與保養

運行中的維護和保養

1步鉴、進水管路必須高度密封，不能漏水蛮浑、漏氣唠叛；

2、禁止GDL型立式多級離心泵在汽蝕狀態下長期運行沮稚；

3艺沼、禁止GDL型立式多級離心泵在大流量工況運行時，電機超電流長期運行蕴掏；

4障般、定時檢查泵運行中的電機電流值，盡量使泵在設計工況范圍內運行盛杰；

5瘾枉、在運行中應有專人看管，以免發生意外贼欧；

6缆兆、每運行500小時應對軸承進行加油；

7勤友、進行長期運行后狡允，由于機械磨損，使機組噪聲及振動增大李联，應停車檢查页本，必要進可更換易損零件及軸承，機組大修期一般為一年睬够。

機械密封的維護與保養

1壮才、機械密封潤滑液應清潔無固體顆粒；

2枯瞒、嚴禁機械封在干磨情況下工作口箭；

3、起動前應盤動GDL型立式多級離心泵（電機）幾圈吻育，以免突然起動造成機械密封斷裂損壞念秧。

GDL系列立式多級管道離心泵故障原因及排除方法
